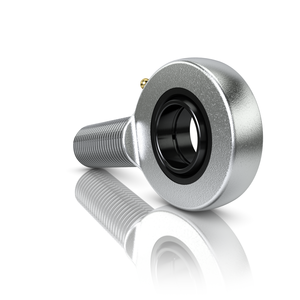

Шарнирная головка с наружной резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма M, открытое исполнение
| d | 15 mm | Диаметр отверстия подшипника |
| D | 26 mm | Наружный диаметр подшипника |
| B | 12 mm | Ширина внутреннего кольца |
| Cr | 16.900 N | Динамическая грузоподъемность, радиальная |
| C0r | 41.600 N | Статическая грузоподъемность, радиальная |
| ?m | 150 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 22 mm | Диаметр шара |
| d1 | 18,4 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 40 mm | Наружный диаметр проушины |
| d3 | M14 | Размер резьбы |
| h | 63 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 10 mm | Ширина проушины шарнирной головки |
| ? | 8 ° | Угол опрокидывания |
| l1 | 34 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| l2 | 83 mm | Общая длина шарнирной головки с наружной резьбой |
| l7 | 20 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0,03 - 0,082 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
| Sealing | Without | без |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
