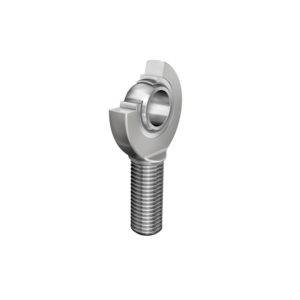

Шарнирная головка, с наружной резьбой, правая резьба, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма M, внутреннее кольцо с твердым хромированием, открытое исполнение
| d | 15 mm | Диаметр отверстия подшипника |
| d2 | 40 mm | Наружный диаметр проушины |
| D | 26 mm | Наружный диаметр подшипника |
| l2 | 83 mm | Общая длина шарнирной головки с наружной резьбой |
| B | 12 mm | Ширина внутреннего кольца |
| Cr | 17.800 N | Динамическая грузоподъемность, радиальная |
| C0r | 41.600 N | Статическая грузоподъемность, радиальная |
| ?m | 150 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 22 mm | Диаметр шарика |
| d1 | 18,4 mm | Наружный диаметр торца внутреннего кольца |
| d3 | M14 | Размер резьбы |
| h | 63 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 10 mm | Ширина проушины шарнирной головки |
| ? | 8 ° | Угол опрокидывания |
| l1 | 34 mm | Длина резьбы, наружная резьба |
| l7 | 20 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0 - 0,04 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
В нашем магазине Шарнирная головка GAR15-UK представлен с поставкой напрямую от завода-производителя. Это позволяет удерживать лучшие цены и обеспечивать высокое качество. Пришлите существующее КП на эти подшипники, и мы подготовим более выгодное коммерческое предложение.
ПК Партнер гарантирует удобные условия доставки и оплаты. Шарнирная головка GAR15-UK обеспечивает надежную работу, и мы предоставим информацию по его применению. Подшипники INA популярны и обычно доступны на складе. INA выпускает долговечные подшипники с гарантией.
Подробности доставки и оплаты доступны на странице «Оплата и доставка» или через обратный звонок. Менеджеры ПК Партнер оперативно свяжутся с вами, проконсультируют и помогут оформить заказ.
