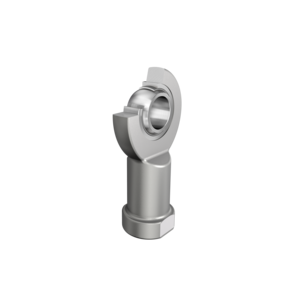

Шарнирная головка, с внутренней резьбой, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма F, внутреннее кольцо с твердым хромированием, открытое исполнение, правая резьба
| d | 15 mm | Диаметр отверстия подшипника |
| D | 26 mm | Наружный диаметр подшипника |
| B | 12 mm | Ширина внутреннего кольца |
| Cr | 17.800 N | Динамическая грузоподъемность, радиальная |
| C0r | 44.800 N | Статическая грузоподъемность, радиальная |
| ?m | 0,177 kg | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 22 mm | Диаметр сферы |
| d1 | 18,4 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 40 mm | Наружный диаметр проушины |
| d3 | M14 | Размер резьбы |
| d4 | 21 mm | Диаметр хвостовика |
| h1 | 61 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| C1 | 10 mm | Ширина проушины шарнирной головки |
| ? | 8 ° | Угол опрокидывания |
| l3 | 30 mm | Длина резьбы, внутренняя резьба |
| l4 | 81 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 8 mm | Длина хвостовика шарнирной головки |
| l7 | 20 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 26 mm | Диаметр хвостовика, большой |
| W | 22 mm | Размер под ключ |
| Gr | 0 - 0,04 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Шарнирная головка GIR15-UK доступен в нашем магазине с прямой поставкой от завода. Это обеспечивает выгодные цены и надёжность. Пришлите ваше коммерческое предложение, и мы рассчитаем более выгодное для вас предложение.
ПК Партнер предлагает гибкие условия доставки и оплаты. Шарнирная головка GIR15-UK отличается надежностью, и мы поможем уточнить детали его технических характеристик. Подшипники INA востребованы и обычно есть на наших складах. INA выпускает качественные подшипники с заводской гарантией.
Информацию о доставке и оплате уточняйте на странице «Оплата и доставка» или через обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня и помогут с оформлением заказа.
