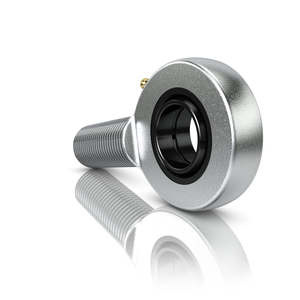

Шарнирная головка с наружной резьбой, правая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма M, открытое исполнение
| d | 17 mm | Диаметр отверстия подшипника |
| D | 30 mm | Наружный диаметр подшипника |
| B | 14 mm | Ширина внутреннего кольца |
| Cr | 21.300 N | Динамическая грузоподъемность, радиальная |
| C0r | 56.500 N | Статическая грузоподъемность, радиальная |
| ?m | 0,202 kg | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 25 mm | Диаметр шара |
| d1 | 20,7 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 46 mm | Наружный диаметр проушины |
| d3 | M16 | Размер резьбы |
| h | 69 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 11 mm | Ширина проушины шарнирной головки |
| ? | 10 ° | Угол опрокидывания |
| l1 | 36 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| l2 | 92 mm | Общая длина шарнирной головки с наружной резьбой |
| l7 | 23 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0,03 - 0,082 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
| Sealing | Without | без |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
Шарнирная головка GAR17-DO можно приобрести у нас по цене производителя. Мы сотрудничаем напрямую с заводами, поэтому гарантируем лучшие условия на рынке и быструю поставку. Если у вас есть коммерческое предложение на такие подшипники, мы сможем его пересчитать и предложить более выгодные условия.
Интернет-магазин ПК Партнер предлагает лучшие условия доставки и оплаты. Мы всегда готовы ответить на любые вопросы, связанные с тем, как используется Шарнирная головка GAR17-DO. Подшипники INA пользуются большим спросом и, как правило, всегда есть в наличии на наших складах. INA изготавливает высококачественные подшипники и предоставляет гарантию на свою продукцию.
Узнайте подробности об оплате и доставке на странице «Оплата и доставка» или закажите обратный звонок. Специалисты ПК Партнер свяжутся с вами в течение рабочего дня, ответят на все вопросы и помогут оформить заказ.
