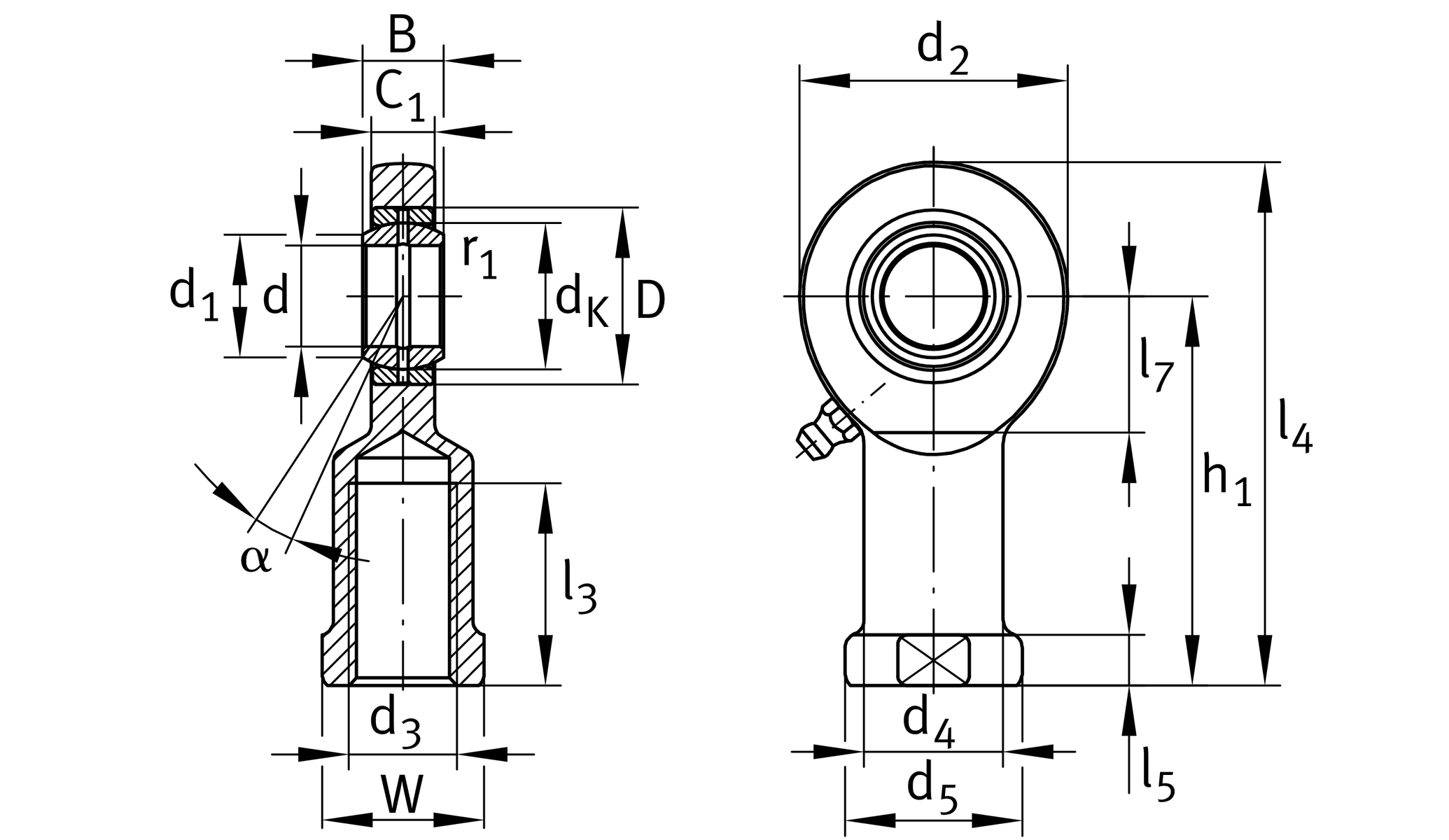

Шарнирная головка с внутренней резьбой, правая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма F, открытое исполнение
| d | 17 mm | Диаметр отверстия подшипника |
| D | 30 mm | Наружный диаметр подшипника |
| B | 14 mm | Ширина внутреннего кольца |
| Cr | 21.300 N | Динамическая грузоподъемность, радиальная |
| C0r | 56.500 N | Статическая грузоподъемность, радиальная |
| Gr | 0,03 - 0,082 mm | Радиальный зазор |
| ?m | 0,238 kg | Вес |
| dK | 25 mm | Диаметр сферы |
| d1 | 20,7 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 46 mm | Наружный диаметр проушины |
| d3 | M16 | Размер резьбы |
| d4 | 24 mm | Диаметр хвостовика |
| h1 | 67 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| ? | 10 ° | Угол опрокидывания |
| l3 | 34 mm | Длина резьбы, внутренняя резьба |
| l4 | 90 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 10 mm | Длина хвостовика шарнирной головки |
| l7 | 23 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 30 mm | Диаметр хвостовика, большой |
| C1 | 11 mm | Ширина проушины шарнирной головки |
| r1smin | 0,3 mm | Размер монтажной фаски |
| W | 27 mm | Размер под ключ |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
| Sealing | Without | без |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
