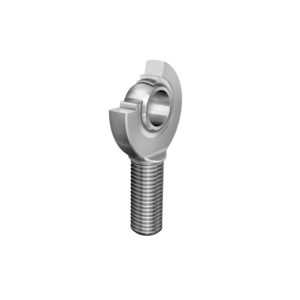

Шарнирная головка с наружной резьбой, левая резьба, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма M, внутреннее кольцо с твердым хромированием, открытое исполнение
| d | 20 mm | Диаметр отверстия подшипника |
| d2 | 53 mm | Наружный диаметр проушины |
| D | 35 mm | Наружный диаметр подшипника |
| l2 | 104,5 mm | Общая длина шарнирной головки с наружной резьбой |
| B | 16 mm | Ширина внутреннего кольца |
| Cr | 31.300 N | Динамическая грузоподъемность, радиальная |
| C0r | 75.600 N | Статическая грузоподъемность, радиальная |
| ?m | 0,307 kg | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 29 mm | Диаметр шарика |
| d1 | 24,1 mm | Наружный диаметр торца внутреннего кольца |
| d3 | M20x1,5 | Размер резьбы |
| h | 78 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 13 mm | Ширина проушины шарнирной головки |
| ? | 9 ° | Угол опрокидывания |
| l1 | 43 mm | Длина резьбы, наружная резьба |
| l7 | 27 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0 - 0,04 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,01 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Шарнирная головка GAL20-UK можно приобрести у нас по цене производителя. Мы сотрудничаем напрямую с заводами, поэтому гарантируем лучшие условия на рынке и быструю поставку. Если у вас есть коммерческое предложение на такие подшипники, мы сможем его пересчитать и предложить более выгодные условия.
Интернет-магазин ПК Партнер предлагает лучшие условия доставки и оплаты. Мы всегда готовы ответить на любые вопросы, связанные с тем, как используется Шарнирная головка GAL20-UK. Подшипники INA пользуются большим спросом и, как правило, всегда есть в наличии на наших складах. INA изготавливает высококачественные подшипники и предоставляет гарантию на свою продукцию.
Узнайте подробности об оплате и доставке на странице «Оплата и доставка» или закажите обратный звонок. Специалисты ПК Партнер свяжутся с вами в течение рабочего дня, ответят на все вопросы и помогут оформить заказ.
