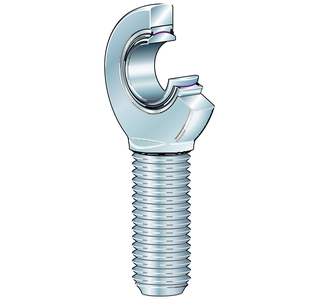

Шарнирная головка с наружной резьбой, левая резьба, необслуживаемая, антифрикционный слой: ELGOGLIDE, DIN ISO 12240-4, размерная серия E, форма M, внутреннее кольцо с твердым хромированием, с уплотнениями
| d | 20 mm | Диаметр отверстия подшипника |
| d2 | 53 mm | Наружный диаметр проушины |
| D | 35 mm | Наружный диаметр подшипника |
| l2 | 104,5 mm | Общая длина шарнирной головки с наружной резьбой |
| B | 16 mm | Ширина внутреннего кольца |
| Cr | 31.300 N | Динамическая грузоподъемность, радиальная |
| C0r | 75.600 N | Статическая грузоподъемность, радиальная |
| ?m | 300 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 29 mm | Диаметр шарика |
| d1 | 24,1 mm | Наружный диаметр торца внутреннего кольца |
| d3 | M20x1,5 | Размер резьбы |
| h | 78 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 13 mm | Ширина проушины шарнирной головки |
| ? | 9 ° | Угол опрокидывания |
| l1 | 43 mm | Длина резьбы, наружная резьба |
| l7 | 27 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0 - 0,04 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,01 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 130 °C | Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
Характеристики
Шарнирная головка GAL20-UK-2RS-A можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Шарнирная головка GAL20-UK-2RS-A отличается прочностью, и мы поможем с информацией по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
