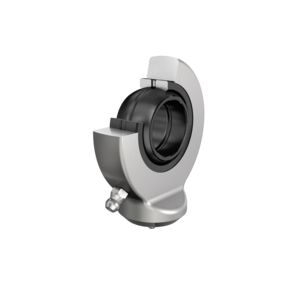

Гидравлическая шарнирная головка, с круглым приварным концом, смазываемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма S, открытое исполнение

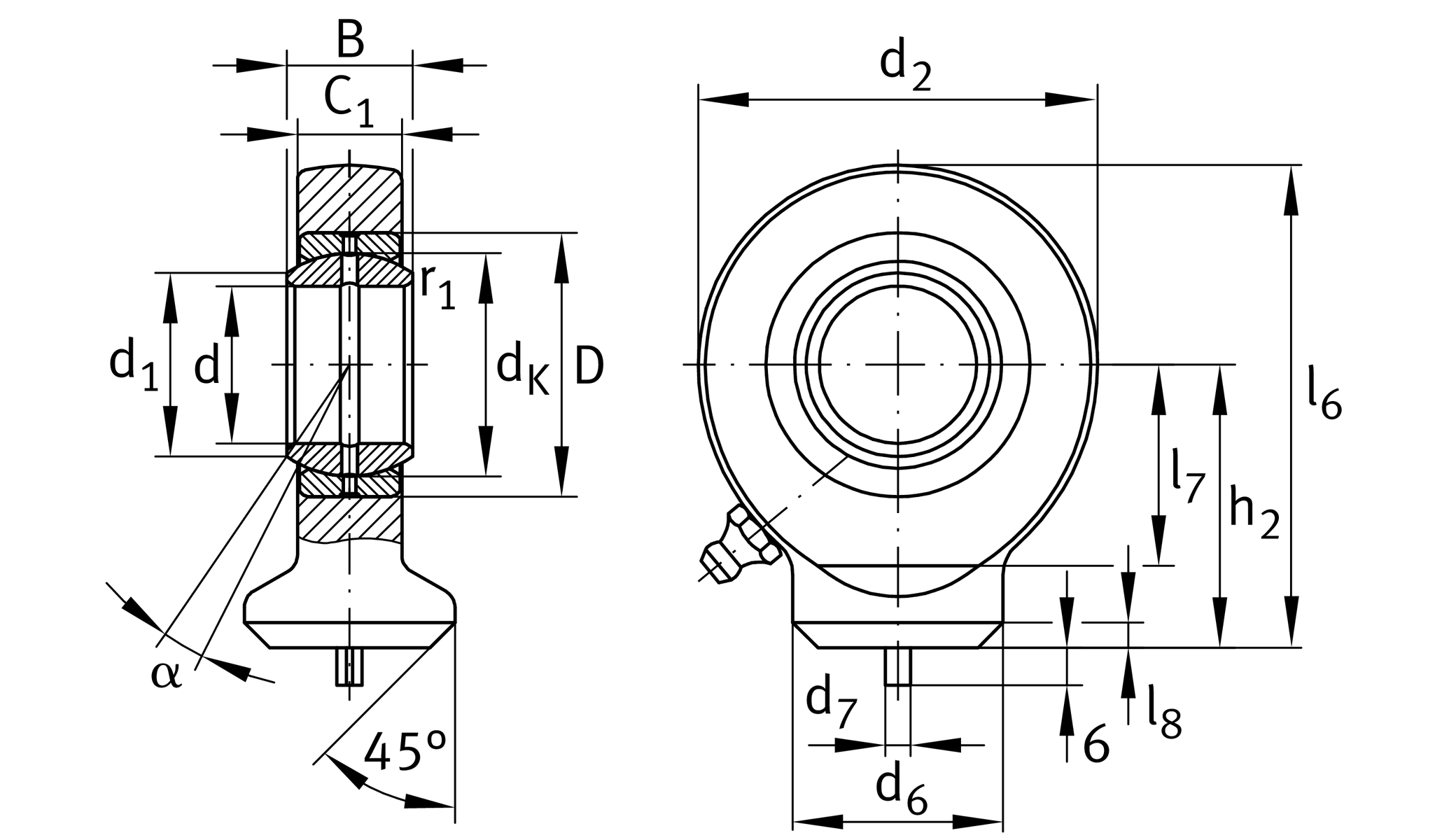

| d | 20 mm | Диаметр отверстия подшипника |
| D | 35 mm | Наружный диаметр подшипника |
| B | 16 mm | Ширина внутреннего кольца |
| Cr | 29.600 N | Динамическая грузоподъемность, радиальная |
| C0r | 53.700 N | Статическая грузоподъемность, радиальная |
| Gr | 0,03 - 0,082 mm | Радиальный зазор |
| ?m | 0,239 kg | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 29 mm | Диаметр сферы |
| d1 | 24,1 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 53 mm | Наружный диаметр проушины |
| d 6 | 27,5 mm | Диаметр приварного хвостовика |
| h2 | 38 mm | Длина приварного хвостовика до центра отверстия шарнира |
| C1 | 13 mm | Ширина проушины шарнирной головки |
| ? | 9 ° | Угол опрокидывания |
| l6 | 64,5 mm | Общая длина приварной шарнирной головки |
| l7 | 27 mm | Расстояние от центра отверстия шарнира до хвостовика |
| l8 | 3 mm | Фаска приварной головки |
| d7 | 4 mm | Диаметр центрирующего штифта |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,01 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики
