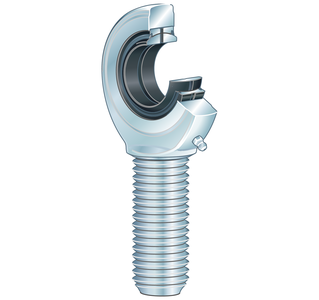

Шарнирная головка с наружной резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма M, с уплотнениями
| d | 25 mm | Диаметр отверстия подшипника |
| D | 42 mm | Наружный диаметр подшипника |
| B | 20 mm | Ширина внутреннего кольца |
| Cr | 48.300 N | Динамическая грузоподъемность, радиальная |
| C0r | 88.300 N | Статическая грузоподъемность, радиальная |
| ?m | 0,6 kg | Вес |
| r1smin | 0,6 mm | Размер монтажной фаски |
| dK | 35,5 mm | Диаметр шара |
| d1 | 29,3 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 64 mm | Наружный диаметр проушины |
| d3 | M24x2 | Размер резьбы |
| h | 94 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 17 mm | Ширина проушины шарнирной головки |
| ? | 7 ° | Угол опрокидывания |
| l1 | 53 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| l2 | 126 mm | Общая длина шарнирной головки с наружной резьбой |
| l7 | 32 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0,037 - 0,1 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,01 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 130 °C | Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
Шарнирная головка GAL25-DO-2RS можно заказать в нашем магазине с доставкой напрямую от завода. Это гарантирует стабильное качество и конкурентные цены. А если у вас есть коммерческое предложение на такие подшипники, мы сделаем расчёт с учётом лучших условий.
Интернет-магазин ПК Партнер гарантирует удобные условия доставки и оплаты. Шарнирная головка GAL25-DO-2RS обеспечивает надежную работу механизмов, и мы готовы предоставить информацию по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит подшипники высокого качества с гарантией.
Уточнить условия доставки и оплаты можно на странице «Оплата и доставка» или через обратный звонок. Специалисты ПК Партнер свяжутся с вами в рабочее время и помогут оформить заказ.
