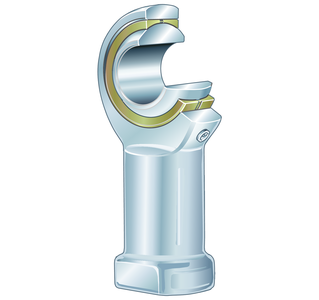

Шарнирная головка с внутренней резьбой, правая резьба, обслуживаемая, пара скольжения: сталь/бронза, DIN ISO 12240-4, размерная серия K, форма F, открытое исполнение
| d | 25 mm | Диаметр отверстия подшипника |
| D | 47 mm | Наружный диаметр подшипника |
| B | 31 mm | Ширина внутреннего кольца |
| Cr | 47.100 N | Динамическая грузоподъемность, радиальная |
| C0r | 72.900 N | Статическая грузоподъемность, радиальная |
| Gr | 0 - 0,035 mm | Радиальный зазор |
| ?m | 0,73 kg | Вес |
| dK | 42,85 mm | Диаметр сферы |
| d1 | 29,5 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 60 mm | Наружный диаметр проушины |
| d3 | M24x2 | Размер резьбы |
| d4 | 33,5 mm | Диаметр хвостовика |
| h1 | 94 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| ? | 15 ° | Угол опрокидывания |
| l3 | 42 mm | Длина резьбы, внутренняя резьба |
| l4 | 124 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 12 mm | Длина хвостовика шарнирной головки |
| l7 | 32 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 42 mm | Диаметр хвостовика, большой |
| C1 | 22 mm | Ширина проушины шарнирной головки |
| r1smin | 0,3 mm | Размер монтажной фаски |
| W | 36 mm | Размер под ключ |
| dOT | 0,021 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | 0 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT | H7 mm | Диаметр отверстия подшипника, допуск |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 250 °C | Макс. рабочая температура |
Шарнирная головка GIKR25-PB доступна к заказу в нашем магазине с поставкой напрямую от производителя. Это позволяет нам держать оптимальные цены. Если вы получили коммерческое предложение от другого поставщика, мы пересчитаем его и предложим более выгодные условия.
ПК Партнер обеспечивает удобную доставку и гибкие условия оплаты. Шарнирная головка GIKR25-PB характеризуется долговечностью, и мы готовы предоставить информацию по областям его применения. Продукция INA всегда востребована и, как правило, есть на складе. INA выпускает качественные подшипники с заводской гарантией.
Подробности условий доставки и оплаты доступны на странице «Оплата и доставка» или через обратный звонок. Команда ПК Партнер свяжется с вами в рабочее время, ответит на вопросы и поможет с заказом.
