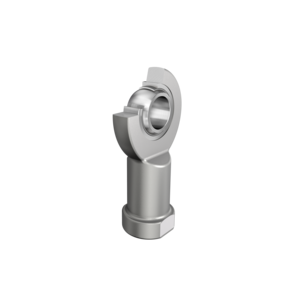

Шарнирная головка, с внутренней резьбой, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма F, внутреннее кольцо с твердым хромированием, открытое исполнение, правая резьба
| d | 25 mm | Диаметр отверстия подшипника |
| D | 42 mm | Наружный диаметр подшипника |
| B | 20 mm | Ширина внутреннего кольца |
| Cr | 51.100 N | Динамическая грузоподъемность, радиальная |
| C0r | 105.000 N | Статическая грузоподъемность, радиальная |
| ?m | 628 g | Вес |
| r1smin | 0,6 mm | Размер монтажной фаски |
| dK | 35,5 mm | Диаметр сферы |
| d1 | 29,3 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 64 mm | Наружный диаметр проушины |
| d3 | M24x2 | Размер резьбы |
| d4 | 33,5 mm | Диаметр хвостовика |
| h1 | 94 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| C1 | 17 mm | Ширина проушины шарнирной головки |
| ? | 7 ° | Угол опрокидывания |
| l3 | 48 mm | Длина резьбы, внутренняя резьба |
| l4 | 126 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 12 mm | Длина хвостовика шарнирной головки |
| l7 | 32 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 42 mm | Диаметр хвостовика, большой |
| W | 36 mm | Размер под ключ |
| Gr | 0 - 0,05 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,01 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Приобретайте Шарнирная головка GIR25-UK у нас по цене производителя. Мы работаем напрямую с заводами, поэтому можем предложить лучшие условия на рынке. Если у вас есть коммерческое предложение, пришлите его нам — мы подготовим для вас ещё более выгодное.
Интернет-магазин ПК Партнер предлагает лучшие условия доставки и оплаты. Шарнирная головка GIR25-UK отличается долговечностью, и мы готовы ответить на вопросы о его характеристиках. Подшипники INA востребованы и, как правило, есть в наличии. INA производит качественные подшипники с заводской гарантией.
Условия оплаты и доставки указаны на странице «Оплата и доставка», либо запросите обратный звонок. Команда ПК Партнер свяжется с вами в рабочее время и ответит на все вопросы.
