| d | 45 mm | Диаметр отверстия подшипника |
| D | 68 mm | Наружный диаметр подшипника |
| B | 32 mm | Ширина внутреннего кольца |
| Cr | 128 N | Динамическая грузоподъемность, радиальная |
| C0r | 208.000 N | Статическая грузоподъемность, радиальная |
| Gr | 0,043 - 0,12 mm | Радиальный зазор |
| ?m | 1,99 kg | Вес |
| r1smin | 0,6 mm | Размер монтажной фаски |
| dK | 60 mm | Диаметр сферы |
| d1 | 50,8 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 102 mm | Наружный диаметр проушины |
| d 6 | 58 mm | Диаметр приварного хвостовика |
| h2 | 77 mm | Длина приварного хвостовика до центра отверстия шарнира |
| C1 | 27 mm | Ширина проушины шарнирной головки |
| ? | 7 ° | Угол опрокидывания |
| l6 | 128 mm | Общая длина приварной шарнирной головки |
| l7 | 52 mm | Расстояние от центра отверстия шарнира до хвостовика |
| l8 | 4 mm | Фаска приварной головки |
| d7 | 6 mm | Диаметр центрирующего штифта |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,012 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0,12 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Grmax | 120 mm | Radial clearance, maximum |
| Grmin | 43 mm | Radial clearance, minimum |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики

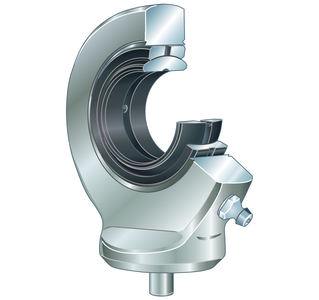

Шарнирная головка GK45-DO доступен в нашем магазине с прямой поставкой от завода. Это обеспечивает выгодные цены и надёжность. Пришлите ваше коммерческое предложение, и мы рассчитаем более выгодное для вас предложение.
ПК Партнер предлагает гибкие условия доставки и оплаты. Шарнирная головка GK45-DO отличается надежностью, и мы поможем уточнить детали его технических характеристик. Подшипники INA востребованы и обычно есть на наших складах. INA выпускает качественные подшипники с заводской гарантией.
Информацию о доставке и оплате уточняйте на странице «Оплата и доставка» или через обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня и помогут с оформлением заказа.
