Шарнирная головка с наружной резьбой, левая резьба, необслуживаемая, антифрикционный слой: ELGOGLIDE, DIN ISO 12240-4, размерная серия E, форма M, внутреннее кольцо с твердым хромированием, с уплотнениями
| d | 17 mm | Диаметр отверстия подшипника |
| d2 | 46 mm | Наружный диаметр проушины |
| D | 30 mm | Наружный диаметр подшипника |
| l2 | 92 mm | Общая длина шарнирной головки с наружной резьбой |
| B | 14 mm | Ширина внутреннего кольца |
| Cr | 48.800 N | Динамическая грузоподъемность, радиальная |
| C0r | 56.500 N | Статическая грузоподъемность, радиальная |
| ?m | 200 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 25 mm | Диаметр шарика |
| d1 | 20,7 mm | Наружный диаметр торца внутреннего кольца |
| d3 | M16 | Размер резьбы |
| h | 69 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 11 mm | Ширина проушины шарнирной головки |
| ? | 10 ° | Угол опрокидывания |
| l1 | 36 mm | Длина резьбы, наружная резьба |
| l7 | 23 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0 - 0,04 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 130 °C | Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
Характеристики

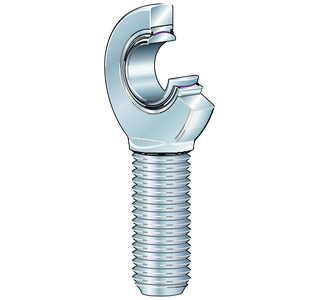

Шарнирная головка GAL17-UK-2RS-A доступен в нашем магазине с прямой поставкой от завода. Это обеспечивает выгодные цены и надёжность. Пришлите ваше коммерческое предложение, и мы рассчитаем более выгодное для вас предложение.
ПК Партнер предлагает гибкие условия доставки и оплаты. Шарнирная головка GAL17-UK-2RS-A отличается надежностью, и мы поможем уточнить детали его технических характеристик. Подшипники INA востребованы и обычно есть на наших складах. INA выпускает качественные подшипники с заводской гарантией.
Информацию о доставке и оплате уточняйте на странице «Оплата и доставка» или через обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня и помогут с оформлением заказа.
