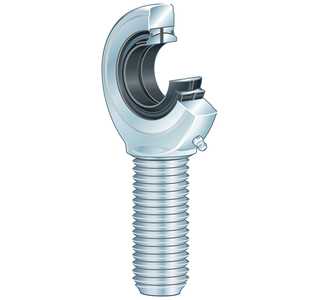

Шарнирная головка с наружной резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма M, с уплотнениями
| d | 50 mm | Диаметр отверстия подшипника |
| D | 75 mm | Наружный диаметр подшипника |
| B | 35 mm | Ширина внутреннего кольца |
| Cr | 157.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 314.000 N | Статическая грузоподъемность, радиальная |
| ?m | 3,53 kg | Вес |
| r1smin | 0,6 mm | Размер монтажной фаски |
| dK | 66 mm | Диаметр шара |
| d1 | 55,9 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 112 mm | Наружный диаметр проушины |
| d3 | M45x3 | Размер резьбы |
| h | 185 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 30 mm | Ширина проушины шарнирной головки |
| ? | 6 ° | Угол опрокидывания |
| l1 | 107 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| l2 | 241 mm | Общая длина шарнирной головки с наружной резьбой |
| l7 | 60 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0,043 - 0,12 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,012 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 130 °C | Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
В нашем магазине Шарнирная головка GAL50-DO-2RS продаётся по прямым ценам от производителя. Мы работаем без посредников, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас есть КП, мы можем подготовить более выгодное предложение.
ПК Партнер радует клиентов лучшими условиями доставки и оплаты. Шарнирная головка GAL50-DO-2RS отличается долговечностью, и мы расскажем о его технических характеристиках. Подшипники INA популярны и, как правило, есть на складе. INA выпускает надежные подшипники с заводской гарантией.
Информация об оплате и доставке доступна на странице «Оплата и доставка» или через запрос обратного звонка. Команда ПК Партнер свяжется с вами в течение дня и ответит на все вопросы по заказу.
