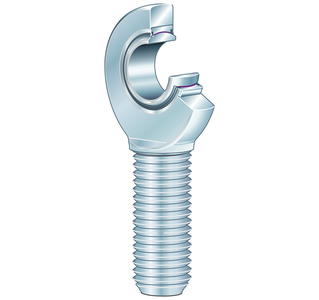

Шарнирная головка, с наружной резьбой, правая резьба, необслуживаемая, антифрикционный слой: ELGOGLIDE, DIN ISO 12240-4, размерная серия E, форма M, внутреннее кольцо с твердым хромированием, с уплотнениями
| d | 70 mm | Диаметр отверстия подшипника |
| d2 | 160 mm | Наружный диаметр проушины |
| D | 105 mm | Наружный диаметр подшипника |
| l2 | 315 mm | Общая длина шарнирной головки с наружной резьбой |
| B | 49 mm | Ширина внутреннего кольца |
| Cr | 883.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 564.000 N | Статическая грузоподъемность, радиальная |
| ?m | 8,51 kg | Вес |
| r1smin | 1 mm | Размер монтажной фаски |
| dK | 92 mm | Диаметр шарика |
| d1 | 77,8 mm | Наружный диаметр торца внутреннего кольца |
| d3 | M56x4 | Размер резьбы |
| h | 235 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 42 mm | Ширина проушины шарнирной головки |
| ? | 6 ° | Угол опрокидывания |
| l1 | 125 mm | Длина резьбы, наружная резьба |
| l7 | 87 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0 - 0 -0,072 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,015 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,15 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 130 °C | Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
Характеристики
Шарнирная головка GAR70-UK-2RS доступна к заказу в нашем магазине с поставкой напрямую от производителя. Это позволяет нам держать оптимальные цены. Если вы получили коммерческое предложение от другого поставщика, мы пересчитаем его и предложим более выгодные условия.
ПК Партнер обеспечивает удобную доставку и гибкие условия оплаты. Шарнирная головка GAR70-UK-2RS характеризуется долговечностью, и мы готовы предоставить информацию по областям его применения. Продукция INA всегда востребована и, как правило, есть на складе. INA выпускает качественные подшипники с заводской гарантией.
Подробности условий доставки и оплаты доступны на странице «Оплата и доставка» или через обратный звонок. Команда ПК Партнер свяжется с вами в рабочее время, ответит на вопросы и поможет с заказом.
