| d | 70 mm | Диаметр отверстия подшипника |
| D | 105 mm | Наружный диаметр подшипника |
| B | 49 mm | Ширина внутреннего кольца |
| Cr | 313.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 511.000 N | Статическая грузоподъемность, радиальная |
| Gr | 0,055 - 0,142 mm | Радиальный зазор |
| ?m | 7 kg | Вес |
| r1smin | 1 mm | Размер монтажной фаски |
| dK | 92 mm | Диаметр сферы |
| d1 | 77,9 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 160 mm | Наружный диаметр проушины |
| d 6 | 80 mm | Диаметр приварного хвостовика |
| h2 | 115 mm | Длина приварного хвостовика до центра отверстия шарнира |
| C1 | 42 mm | Ширина проушины шарнирной головки |
| ? | 6 ° | Угол опрокидывания |
| l6 | 195 mm | Общая длина приварной шарнирной головки |
| l7 | 85 mm | Расстояние от центра отверстия шарнира до хвостовика |
| l8 | 5 mm | Фаска приварной головки |
| d7 | 6 mm | Диаметр центрирующего штифта |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,015 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,15 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Grmax | 142 mm | Radial clearance, maximum |
| Grmin | 55 mm | Radial clearance, minimum |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики

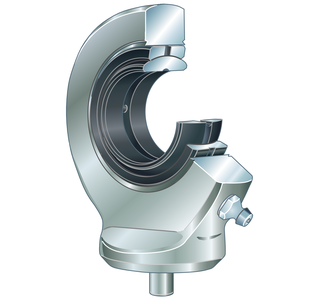

Ищете Шарнирная головка GK70-DO по выгодной цене? В нашем магазине можно купить подшипники напрямую от заводов-производителей, без посредников. А если у вас уже есть КП на закупку, мы сделаем для вас предложение с лучшей ценой.
В интернет-магазине ПК Партнер вы найдете выгодные условия доставки и оплаты. Шарнирная головка GK70-DO отличается прочностью, и мы поможем уточнить детали его технических параметров. Подшипники INA популярны и обычно доступны на складе. INA известен производством надежных подшипников с гарантией.
Ознакомьтесь с условиями оплаты и доставки на странице «Оплата и доставка» или закажите обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня, проконсультируют и помогут оформить заказ.
