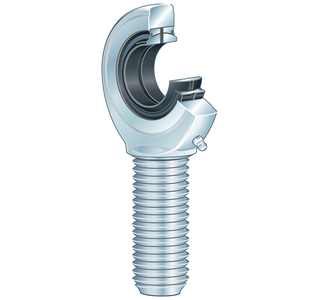

Шарнирная головка с наружной резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма M, с уплотнениями
| d | 80 mm | Диаметр отверстия подшипника |
| D | 120 mm | Наружный диаметр подшипника |
| B | 55 mm | Ширина внутреннего кольца |
| Cr | 402.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 690.000 N | Статическая грузоподъемность, радиальная |
| ?m | 12,5 kg | Вес |
| r1smin | 1 mm | Размер монтажной фаски |
| dK | 105 mm | Диаметр шара |
| d1 | 89,4 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 180 mm | Наружный диаметр проушины |
| d3 | M64x4 | Размер резьбы |
| h | 270 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 47 mm | Ширина проушины шарнирной головки |
| ? | 6 ° | Угол опрокидывания |
| l1 | 140 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| l2 | 360 mm | Общая длина шарнирной головки с наружной резьбой |
| l7 | 100 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0,055 - 0,142 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,015 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,15 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 130 °C | Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
В нашем магазине Шарнирная головка GAL80-DO-2RS представлен с поставкой напрямую от завода-производителя. Это позволяет удерживать лучшие цены и обеспечивать высокое качество. Пришлите существующее КП на эти подшипники, и мы подготовим более выгодное коммерческое предложение.
ПК Партнер гарантирует удобные условия доставки и оплаты. Шарнирная головка GAL80-DO-2RS обеспечивает надежную работу, и мы предоставим информацию по его применению. Подшипники INA популярны и обычно доступны на складе. INA выпускает долговечные подшипники с гарантией.
Подробности доставки и оплаты доступны на странице «Оплата и доставка» или через обратный звонок. Менеджеры ПК Партнер оперативно свяжутся с вами, проконсультируют и помогут оформить заказ.
