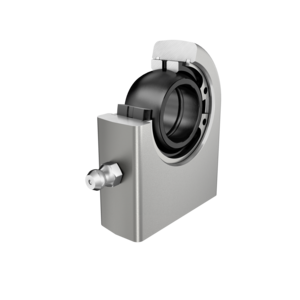

Гидравлическая шарнирная головка, с прямоугольным приварным концом, смазываемая, пара скольжения: сталь/сталь, открытое исполнение
| d | 100 mm | Диаметр отверстия подшипника |
| D | 150 mm | Наружный диаметр подшипника |
| B | 70 mm | Ширина внутреннего кольца |
| Cr | 608.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 1.520.000 N | Статическая грузоподъемность, радиальная |
| Gr | 0,065 - 0,165 mm | Радиальный зазор |
| ?m | 31,5 kg | Вес |
| r1smin | 1 mm | Размер монтажной фаски |
| dK | 130 mm | Диаметр сферы |
| d1 | 109,5 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 250 mm | Наружный диаметр проушины |
| h2 | 170 mm | Длина приварного хвостовика до центра отверстия шарнира |
| C1 | 70 mm | Ширина проушины шарнирной головки |
| C1 max | 74 mm | Макс. ширина проушины шарнирной головки |
| ? | 7 ° | Угол опрокидывания |
| l6 | 295 mm | Общая длина приварной шарнирной головки |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,02 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,2 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики
Шарнирная головка GF100-DO доступен к покупке с прямой поставкой от завода. Мы предлагаем честные цены и гарантируем качество. Если у вас уже есть КП на эти подшипники, отправьте его нам — мы предложим условия, которые будут более выгодными для вас.
ПК Партнер обеспечивает удобную доставку и выгодные условия оплаты. Шарнирная головка GF100-DO характеризуется прочностью, и мы расскажем о его технических параметрах. Продукция INA пользуется спросом и обычно доступна. INA изготавливает надежные подшипники с гарантией качества.
Все о доставке и оплате вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Специалисты ПК Партнер свяжутся с вами и помогут с оформлением заказа.
