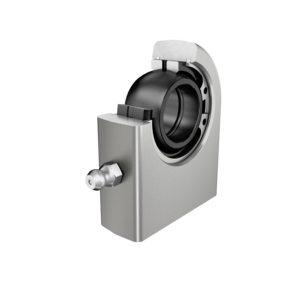

Гидравлическая шарнирная головка, с прямоугольным приварным концом, смазываемая, пара скольжения: сталь/сталь, открытое исполнение
| d | 110 mm | Диаметр отверстия подшипника |
| D | 160 mm | Наружный диаметр подшипника |
| B | 70 mm | Ширина внутреннего кольца |
| Cr | 655.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 2.340.000 N | Статическая грузоподъемность, радиальная |
| Gr | 0,065 - 0,165 mm | Радиальный зазор |
| ?m | 49 kg | Вес |
| r1smin | 1 mm | Размер монтажной фаски |
| dK | 140 mm | Диаметр сферы |
| d1 | 121,2 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 295 mm | Наружный диаметр проушины |
| h2 | 185 mm | Длина приварного хвостовика до центра отверстия шарнира |
| C1 | 80 mm | Ширина проушины шарнирной головки |
| C1 max | 85 mm | Макс. ширина проушины шарнирной головки |
| ? | 6 ° | Угол опрокидывания |
| l6 | 332,5 mm | Общая длина приварной шарнирной головки |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,02 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,2 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики
Шарнирная головка GF110-DO доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Шарнирная головка GF110-DO характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники INA востребованы и обычно доступны на наших складах. INA производит качественные подшипники с гарантией.
Подробности доставки и оплаты вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Наши менеджеры ПК Партнер свяжутся с вами, проконсультируют и помогут с оформлением.
