| d | 17 mm | Диаметр отверстия подшипника |
| D | 30 mm | Наружный диаметр подшипника |
| B | 14 mm | Ширина внутреннего кольца |
| Cr | 21.300 N | Динамическая грузоподъемность, радиальная |
| C0r | 40.100 N | Статическая грузоподъемность, радиальная |
| Gr | 0,030 - 0,082 mm | Радиальный зазор |
| ?m | 0,17 kg | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 25 mm | Диаметр сферы |
| d1 | 20,7 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 46 mm | Наружный диаметр проушины |
| d 6 | 24 mm | Диаметр приварного хвостовика |
| h2 | 35 mm | Длина приварного хвостовика до центра отверстия шарнира |
| C1 | 11 mm | Ширина проушины шарнирной головки |
| ? | 10 ° | Угол опрокидывания |
| l6 | 58 mm | Общая длина приварной шарнирной головки |
| l7 | 22,3 mm | Расстояние от центра отверстия шарнира до хвостовика |
| l8 | 3 mm | Фаска приварной головки |
| d7 | 4 mm | Диаметр центрирующего штифта |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Grmax | 0,082 mm | Radial clearance, maximum |
| Grmin | 0,03 mm | Radial clearance, minimum |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики

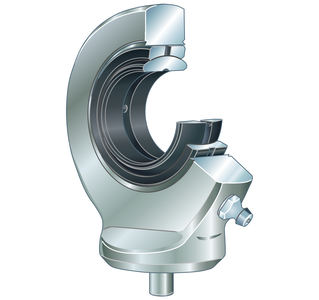

Шарнирная головка GK17-DO доступен к покупке с прямой поставкой от завода. Мы предлагаем честные цены и гарантируем качество. Если у вас уже есть КП на эти подшипники, отправьте его нам — мы предложим условия, которые будут более выгодными для вас.
ПК Партнер обеспечивает удобную доставку и выгодные условия оплаты. Шарнирная головка GK17-DO характеризуется прочностью, и мы расскажем о его технических параметрах. Продукция INA пользуется спросом и обычно доступна. INA изготавливает надежные подшипники с гарантией качества.
Все о доставке и оплате вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Специалисты ПК Партнер свяжутся с вами и помогут с оформлением заказа.
