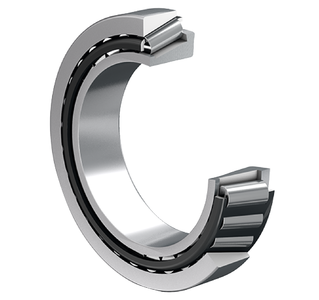

Конический роликоподшипник 302, основные размеры по DIN ISO 355/DIN 720, разъемный, устанавливается в регулируемых опорах или парами
| d |
60 mm
|
Диаметр отверстия |
| D |
110 mm
|
Наружный диаметр |
| B |
22 mm
|
Ширина внутреннего кольца |
| C |
19 mm
|
Ширина наружного кольца |
| T |
23,75 mm
|
Ширина подшипника |
| Cr |
97.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
113.000 N
|
Статическая грузоподъемность, радиальная |
| Cur |
13.100 N
|
Предел усталостной нагрузки, радиальный |
| nG |
6.800 1/min
|
Предельная частота вращения |
| n?r |
4.400 1/min
|
Базовая тепловая частота вращения |
| ?m |
0,907 kg
|
Вес |
| da max |
70 mm
|
Макс. диаметр заплечика вала |
| db min |
69 mm
|
Мин. диаметр заплечика вала |
| Da min |
96 mm
|
Мин. диаметр заплечика корпуса |
| Da max |
101 mm
|
Макс. диаметр заплечика корпуса |
| Db min |
103 mm
|
Мин. диаметр заплечика корпуса |
| Ca min |
4 mm
|
Мин. осевое свободное пространство |
| Cb min |
4,5 mm
|
Мин. осевое свободное пространство |
| ra max |
2 mm
|
Макс. радиус галтели на валу |
| rb max |
1,5 mm
|
Макс. радиус галтели на корпусе |
| r1, 2 min |
2 mm
|
Мин. размер монтажной фаски на широком торце внутреннего кольца |
| r3, 4 min |
1,5 mm
|
Мин. размер монтажной фаски на широком торце наружного кольца |
| a |
22 mm
|
Расстояние до вершины конуса давления |
| d1 |
81,8 mm
|
Диаметр большого бортика внутреннего кольца |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
120 °C
|
Макс. рабочая температура |
| e |
0,41
|
Предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y |
| Y |
1,48
|
Динамический коэффициент осевой нагрузки |
| Y0 |
0,81
|
Статический коэффициент осевой нагрузки |
|
T3EB060
|
Сравнительное обозначение по ISO 10317 и ISO 355 |
| Tolerance class | PN | Нормальный (ISO 492:2014) |
| Heat treatment | Standard | Стандарт |
| Cage | Standard | Сепаратор из листовой стали, центрированный по телам качения |
| Internal design | Standard | |
| Quality level | Standard | Стандартные |
| Number of rolling element rows | 1 | Single-row design |
