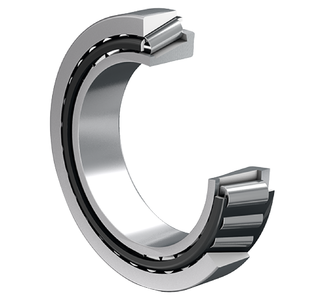

Конический роликоподшипник 322, основные размеры по DIN ISO 355/DIN 720, разъемный, устанавливается в регулируемых опорах или парами
| d | 45 mm | Диаметр отверстия |
| D | 85 mm | Наружный диаметр |
| B | 23 mm | Ширина внутреннего кольца |
| C | 19 mm | Ширина наружного кольца |
| T | 24,75 mm | Ширина подшипника |
| Cr | 107.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 100.000 N | Статическая грузоподъемность, радиальная |
| Cur | 16.100 N | Предел усталостной нагрузки, радиальный |
| nG | 10.300 1/min | Предельная частота вращения |
| n?r | 4.850 1/min | Базовая тепловая частота вращения |
| ?m | 0,59 kg | Вес |
| da max | 53 mm | Макс. диаметр заплечика вала |
| db min | 52 mm | Мин. диаметр заплечика вала |
| Da min | 73 mm | Мин. диаметр заплечика корпуса |
| Da max | 78 mm | Макс. диаметр заплечика корпуса |
| Db min | 80 mm | Мин. диаметр заплечика корпуса |
| Ca min | 3 mm | Мин. осевое свободное пространство |
| Cb min | 5,5 mm | Мин. осевое свободное пространство |
| ra max | 1,5 mm | Макс. радиус галтели на валу |
| rb max | 1,5 mm | Макс. радиус галтели на корпусе |
| r1, 2 min | 1,5 mm | Мин. размер монтажной фаски на широком торце внутреннего кольца |
| r3, 4 min | 1,5 mm | Мин. размер монтажной фаски на широком торце наружного кольца |
| a | 20 mm | Расстояние до вершины конуса давления |
| d1 | 65,6 mm | Диаметр большого бортика внутреннего кольца |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| e | 0,4 | Предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y |
| Y | 1,48 | Динамический коэффициент осевой нагрузки |
| Y0 | 0,81 | Статический коэффициент осевой нагрузки |
| T3DC045 | Сравнительное обозначение по ISO 10317 и ISO 355 |
| Tolerance class | PNXL | Нормальный (ISO 492:2014), допуски радиального биения tKia, tKea и осевого биения tSia уменьшены |
| Heat treatment | W60C | Carbonitrided |
| Cage | Standard | Сепаратор из листовой стали, центрированный по телам качения |
| Internal design | Standard | |
| Quality level | XL | X-life |
| Number of rolling element rows | 1 | Single-row design |
Характеристики
32209-XL-W60C доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Конический роликоподшипник 32209-XL-W60C характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники FAG востребованы и обычно доступны на наших складах. FAG производит качественные подшипники с гарантией.
Подробности доставки и оплаты вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Наши менеджеры ПК Партнер свяжутся с вами, проконсультируют и помогут с оформлением.
|
