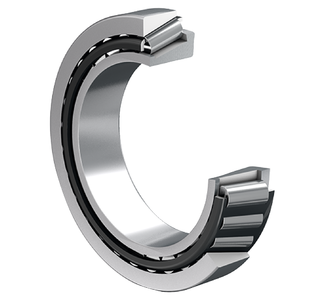

Конический роликоподшипник T, основные размеры по DIN ISO 355, разъемный, устанавливается в регулируемых опорах или парами
| d | 160 mm | Диаметр отверстия |
| D | 220 mm | Наружный диаметр |
| B | 30 mm | Ширина внутреннего кольца |
| C | 23 mm | Ширина наружного кольца |
| T | 32 mm | Ширина подшипника |
| Cr | 265.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 365.000 N | Статическая грузоподъемность, радиальная |
| Cur | 49.500 N | Предел усталостной нагрузки, радиальный |
| nG | 3.700 1/min | Предельная частота вращения |
| n?r | 1.920 1/min | Базовая тепловая частота вращения |
| ?m | 3,3 kg | Вес |
| da max | 171 mm | Макс. диаметр заплечика вала |
| db min | 174 mm | Мин. диаметр заплечика вала |
| Da min | 204 mm | Мин. диаметр заплечика корпуса |
| Da max | 206 mm | Макс. диаметр заплечика корпуса |
| Db min | 213 mm | Мин. диаметр заплечика корпуса |
| Ca min | 7 mm | Мин. осевое свободное пространство |
| Cb min | 9 mm | Мин. осевое свободное пространство |
| ra max | 3 mm | Макс. радиус галтели на валу |
| rb max | 3 mm | Макс. радиус галтели на корпусе |
| r1, 2 min | 3 mm | Мин. размер монтажной фаски на широком торце внутреннего кольца |
| r3, 4 min | 3 mm | Мин. размер монтажной фаски на широком торце наружного кольца |
| a | 45 mm | Расстояние до вершины конуса давления |
| d1 | 188,4 mm | Диаметр большого бортика внутреннего кольца |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
| e | 0,49 | Предельное значение Fa/Fr для применимости различн. значений коэффициентов X и Y |
| Y | 1,23 | Динамический коэффициент осевой нагрузки |
| Y0 | 0,68 | Статический коэффициент осевой нагрузки |
| T4DB160 | Сравнительное обозначение по ISO 10317 и ISO 355 |
| Tolerance class | PNXL | Нормальный (ISO 492:2014), допуски радиального биения tKia, tKea и осевого биения tSia уменьшены |
| Heat treatment | W215FD | С закалкой на бейнит |
| Cage | Standard | Сепаратор из листовой стали, центрированный по телам качения |
| Internal design | Standard | |
| Quality level | XL | X-life |
| Number of rolling element rows | 1 | Single-row design |
Характеристики
T4DB160-XL-W215FD можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Конический роликоподшипник T4DB160-XL-W215FD отличается прочностью, и мы поможем с информацией по его применению. Продукция FAG пользуется спросом и обычно есть на складе. FAG производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
|
