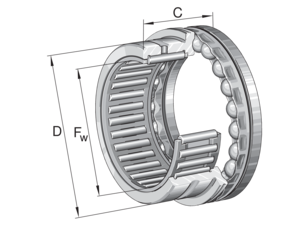

Комбинированный упорный шарикоподшипник с игольчатыми роликами, NKX, упорная часть одностороннего действия, по DIN 5429, без защитной крышки, под смазку маслом
| Fw |
15 mm
|
Диаметр отверстия |
| D |
24 mm
|
Наружный диаметр |
| C |
23 mm
|
Высота |
| Cr |
12.100 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
12.700 N
|
Статическая грузоподъемность, радиальная |
| Ca |
10.500 N
|
Динамическая грузоподъемность, осевая |
| C0a |
16.800 N
|
Статическая грузоподъемность, осевая |
| Cur |
2.360 N
|
Предел усталостной нагрузки, радиальный |
| Cua |
830 N
|
Предел усталостной нагрузки, осевой |
| nG |
9.500 1/min
|
Предельная частота вращения |
| ?m |
42,29 g
|
Вес |
| da |
23,7 mm
|
Присоединительный размер к заплечику вала |
| ra max |
0,3 mm
|
Макс. радиус галтели |
| D1 max |
28,1 mm
|
Макс. наружный диаметр фланца |
| D2 max |
28,1 mm
|
Макс. наружный диаметр фланца |
| C1 |
9 mm
|
Ширина упорной части подшипника |
| C1 |
6,5 mm
|
Расстояние до смазочного отверстия |
| C2 |
6,5 mm
|
Расстояние до смазочного отверстия |
| dw |
15 mm
|
Внутренний диаметр тугого кольца |
| rmin |
0,3 mm
|
Мин. размер монтажной фаски |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
120 °C
|
Макс. рабочая температура |
|
IR12X15X16-XL
|
Используемые внутренние кольца IR |
| Sealing | Without | без |
| Cage | Standard | Стандарт |
Характеристики
