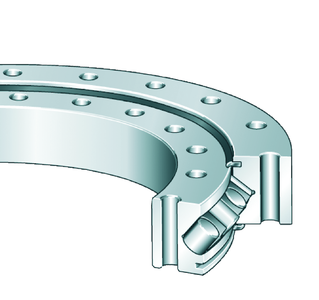

Подшипник с перекрестными роликами, без зубчатого венца, уплотнения с двух сторон

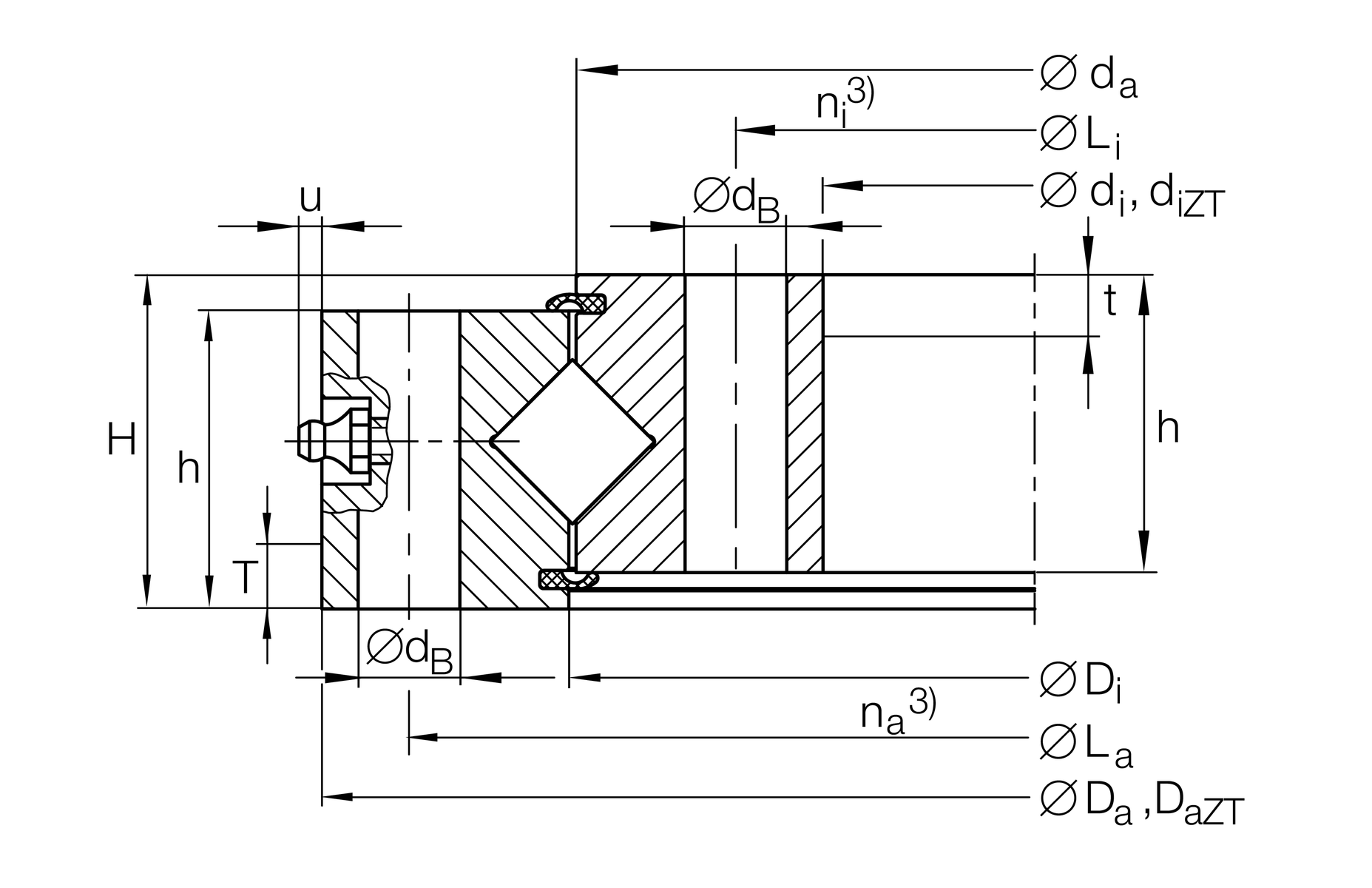

| di |
124,5 mm
|
Диаметр отверстия |
|
0,5 mm
|
Диаметр отверстия, верхнее отклонение допуска | |
|
-0,5 mm
|
Диаметр отверстия, нижнее отклонение допуска | |
| Da |
234 mm
|
Наружный диаметр |
|
0,5 mm
|
Наружный диаметр, верхнее отклонение допуска | |
|
-0,5 mm
|
Наружный диаметр, нижнее отклонение допуска | |
| H |
35 mm
|
Высота |
| ?m |
6,358 kg
|
Вес |
| Di |
180 mm
|
|
|
0,2 mm
|
Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
|
-0,2
|
Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| ha |
30 mm
|
Ширина наружного кольца |
| La |
214 mm
|
Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na |
12
|
Количество крепежных отверстий в наружном кольце |
| da |
178 mm
|
Наружный диаметр внутреннего кольца |
|
0,2 mm
|
Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
|
-0,2 mm
|
Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| hi |
30 mm
|
Высота отдельного кольца |
| dB |
11 mm
|
Крепежное отверстие |
| Li |
144,5 mm
|
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni |
12
|
Количество крепежных отверстий во внутреннем кольце |
| umax |
6 mm
|
Макс. выступ пресс-масленки |
| VSPmax |
0,02 mm
|
Макс. предварительный натяг в подшипнике |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Ca |
105.000 N
|
Динамическая грузоподъемность, осевая |
| Cr |
75.000 N
|
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0a |
194.000 N
|
Статическая грузоподъемность, осевая |
| C0r |
95.000 N
|
Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Fr zu. |
33.600 N
|
Макс. радиальная нагрузка винтов |
