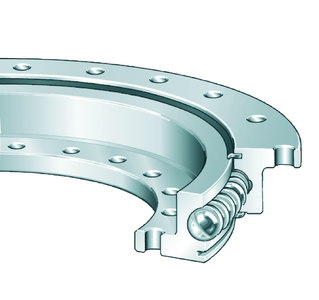

Опорно-поворотное устройство, подшипник с четырехточечным контактом, без зубчатого венца
| di |
634 mm
|
Внутренний диаметр |
|
0 mm
|
Нижнее отклонение допуска, внутренний диаметр | |
|
0,6 mm
|
Верхнее отклонение допуска, внутренний диаметр | |
| H |
56 mm
|
Монтажная высота |
| Da |
848 mm
|
Наружный диаметр |
|
-0,6 mm
|
Нижнее отклонение допуска, наружный диаметр | |
|
0 mm
|
Верхнее отклонение допуска, наружный диаметр | |
| T |
12 mm
|
Длина центрирующей поверхности наружного кольца |
| t |
12 mm
|
Длина центрирующей поверхности внутреннего кольца |
| ha |
44,5 mm
|
Высота наружного кольца |
| hi |
44,5 mm
|
Высота внутреннего кольца |
| ?m |
41,8 kg
|
Вес |
| Di |
745,5 mm
|
Внутренний диаметр, наружное кольцо |
|
0,6
|
Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
|
0
|
Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da |
742,5 mm
|
Наружный диаметр, внутреннее кольцо |
|
0 mm
|
Верхнее отклонение допуска наружного диаметра внутреннего кольца | |
|
-0,6 mm
|
Нижнее отклонение допуска наружного диаметра внутреннего кольца | |
| dB |
18 mm
|
Диаметр крепежного отверстия |
| La |
820 mm
|
Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na |
12
|
Количество крепежных отверстий наружного кольца |
| Li |
662 mm
|
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni |
16
|
Количество крепежных отверстий внутреннего кольца |
| Fr zul |
93.600 N
|
Макс. радиальная нагрузка винтов |
| hA |
20 mm
|
Поперечное сечение кольца |
| Tmin |
-25 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Ca |
171.000 N
|
Динамическая грузоподъемность, осевая |
| C0a |
530.000 N
|
Статическая грузоподъемность, осевая |
| Cr |
155.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
197.000 N
|
Статическая грузоподъемность, радиальная |
| Radial internal clearance | Standard radial clearance 0 to 0,5 and axial tilting clearance 0 to 0,7 |
Характеристики
