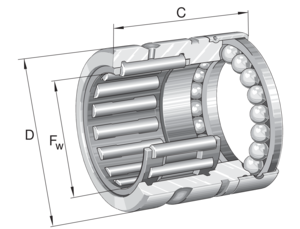

Комбинированный упорный шарикоподшипник с игольчатыми роликами, NX..-Z, упорная часть одностороннего действия, под пластичную смазку
| Fw |
12 mm
|
Диаметр отверстия |
| D |
21 mm
|
Наружный диаметр |
| C |
18 mm
|
Высота |
| Cr |
5.400 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
4.300 N
|
Статическая грузоподъемность, радиальная |
| Ca |
4.850 N
|
Динамическая грузоподъемность, осевая |
| C0a |
8.200 N
|
Статическая грузоподъемность, осевая |
| Cur |
840 N
|
Предел усталостной нагрузки, радиальный |
| Cua |
375 N
|
Предел усталостной нагрузки, осевой |
| nG |
9.500 1/min
|
Предельная частота вращения |
| ?m |
23,69 g
|
Вес |

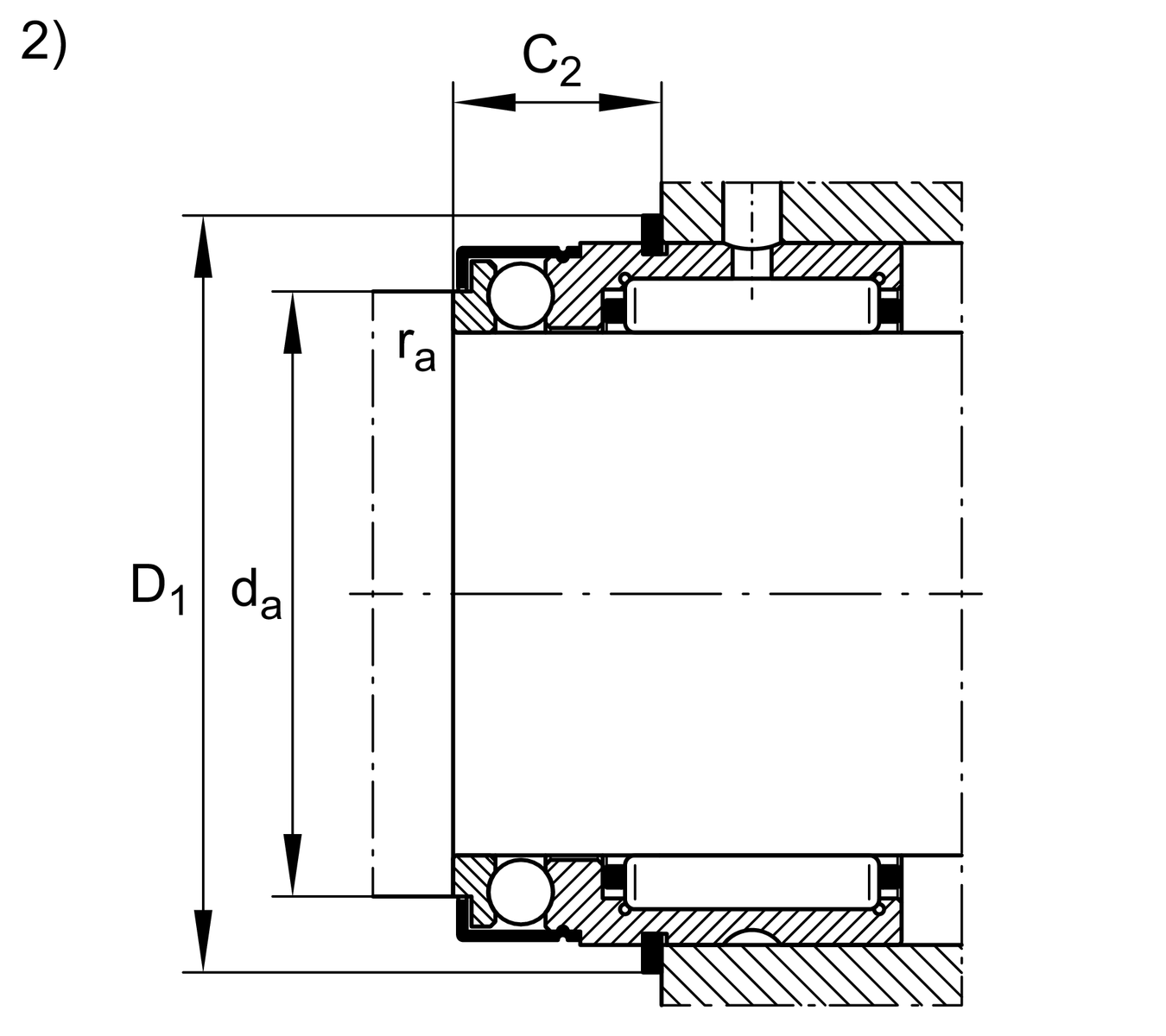

| da |
16,6 mm
|
Присоединительный размер к заплечику вала |
| ra max |
0,3 mm
|
Макс. радиус галтели |
| D1 |
23,7 mm
|
Диаметр пружинного стопорного кольца |
| C2 |
10 mm
|
Монтажная ширина до пружинного стопорного кольца |
| C1 |
4,7 mm
|
Расстояние до смазочного отверстия |
| C2 |
4,7 mm
|
Расстояние до смазочного отверстия |
| dw |
12 mm
|
Внутренний диаметр тугого кольца |
| rmin |
0,3 mm
|
Мин. размер монтажной фаски |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
120 °C
|
Макс. рабочая температура |
|
IR8X12X10-IS1-XL
|
Используемые внутренние кольца IR | |
|
WR21, SW21
|
Пружинное стопорное кольцо |
| Sealing | Z | Подшипник с торцевой крышкой |
| Cage | Standard | Стандарт |
Характеристики
