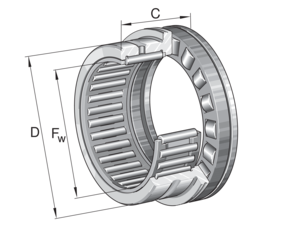

Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами, NKXR..-Z, упорная часть одностороннего действия, по DIN 5429, с защитной крышкой, под пластичную смазку

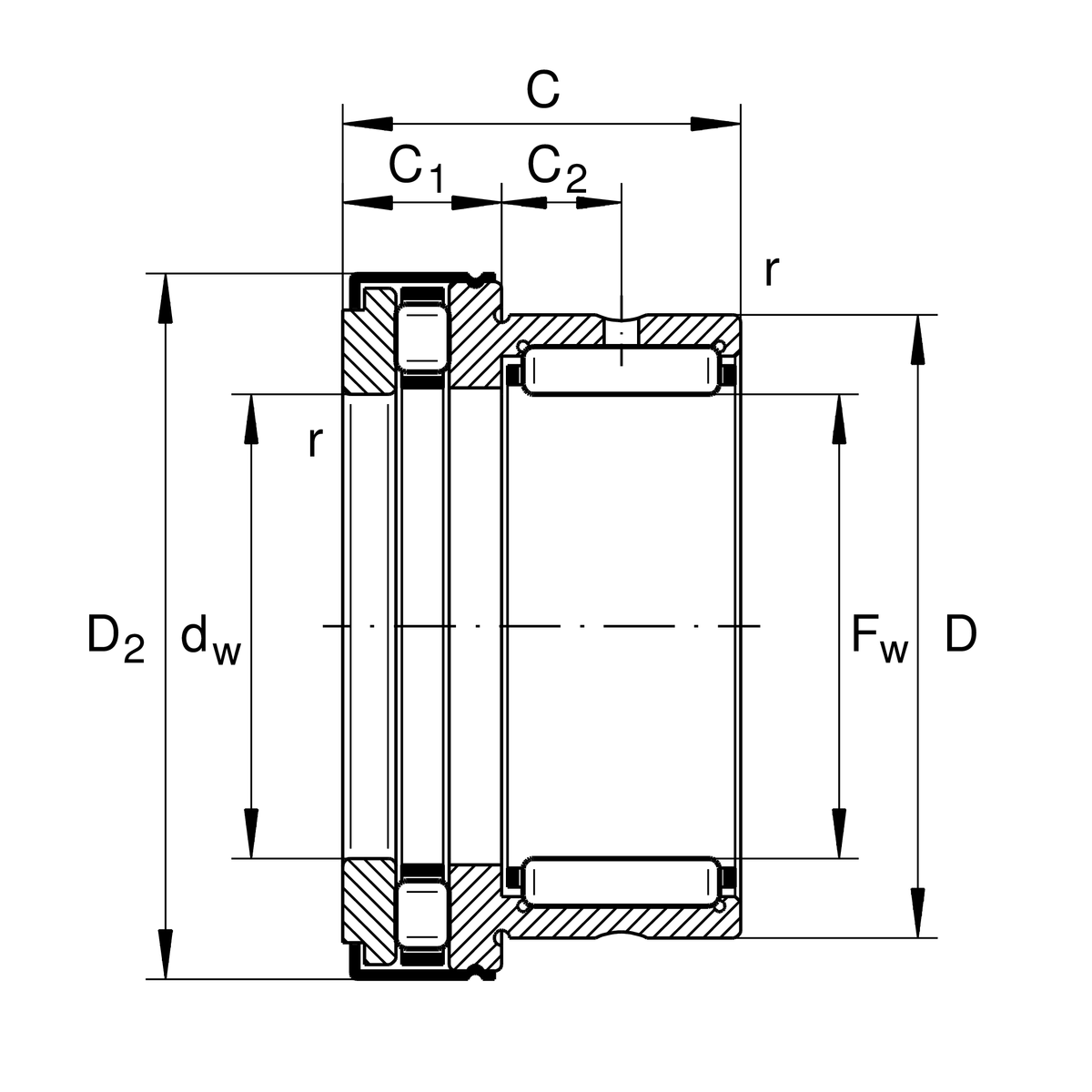

| Fw |
20 mm
|
Диаметр отверстия |
| D |
30 mm
|
Наружный диаметр |
| C |
30 mm
|
Высота |
| Cr |
18.600 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
23.800 N
|
Статическая грузоподъемность, радиальная |
| Ca |
25.000 N
|
Динамическая грузоподъемность, осевая |
| C0a |
53.000 N
|
Статическая грузоподъемность, осевая |
| Cur |
4.200 N
|
Предел усталостной нагрузки, радиальный |
| Cua |
7.500 N
|
Предел усталостной нагрузки, осевой |
| nG |
10.000 1/min
|
Предельная частота вращения |
| n?r |
4.200 1/min
|
Номинальная тепловая частота вращения |
| ?m |
84,04 g
|
Вес |

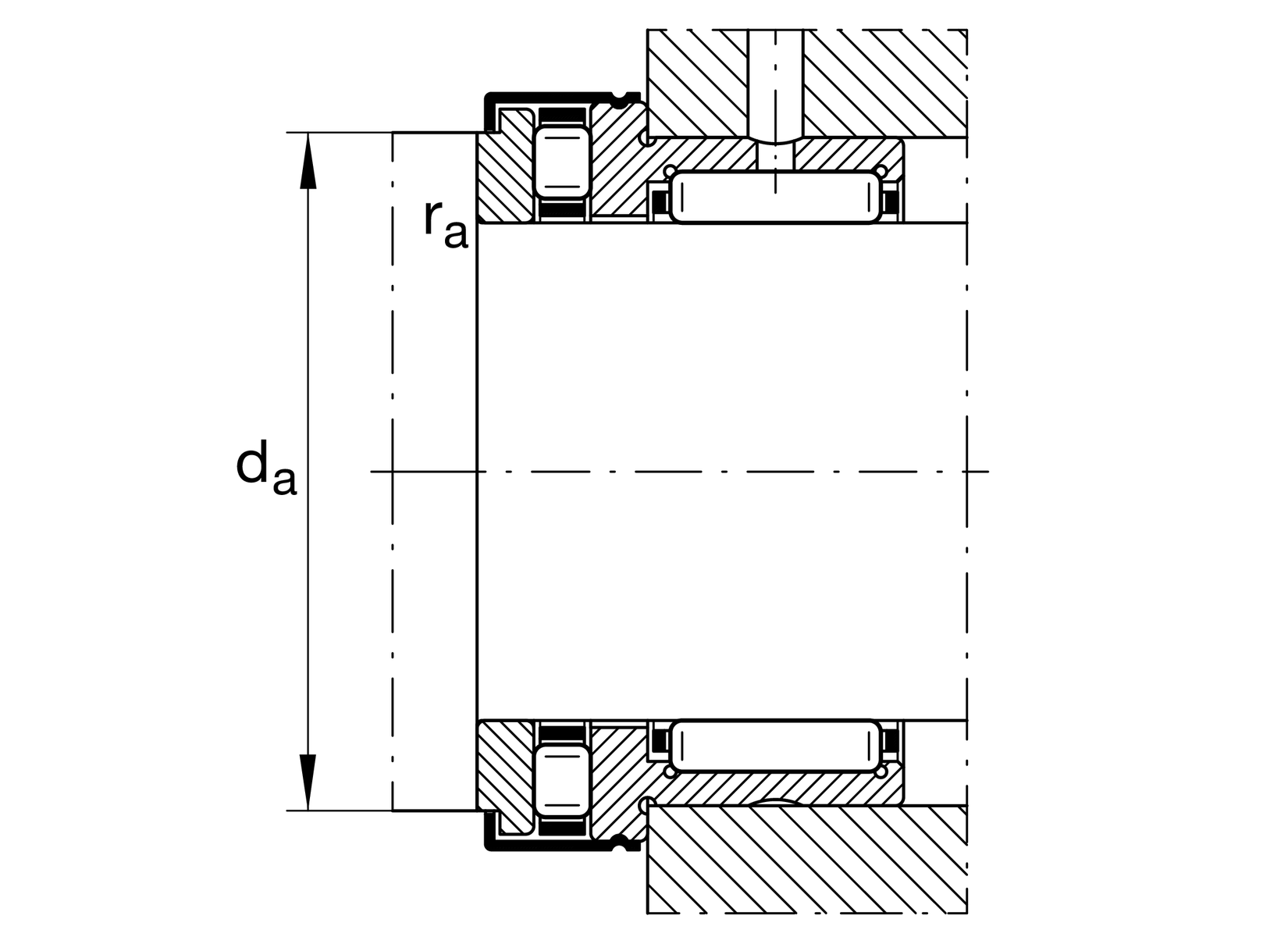

| da |
30,7 mm
|
Присоединительный размер к заплечику вала |
| ra max |
0,3 mm
|
Макс. радиус галтели |
| D2 max |
36,2 mm
|
Макс. наружный диаметр фланца |
| C1 |
10 mm
|
Ширина упорной части подшипника |
| C2 |
10,5 mm
|
Расстояние до смазочного отверстия |
| dw |
20 mm
|
Внутренний диаметр тугого кольца |
| rmin |
0,3 mm
|
Мин. размер монтажной фаски |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
120 °C
|
Макс. рабочая температура |
|
IR17X20X20-XL
|
Используемые внутренние кольца IR |
| Sealing | Z | Подшипник с торцевой крышкой |
| Tolerance class | PN | Нормальный (PN) |
Характеристики
