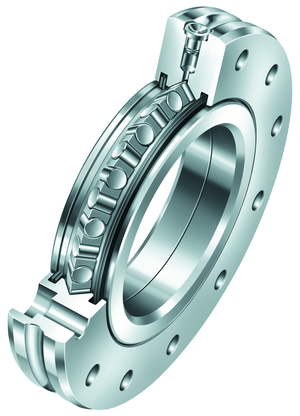

Подшипник с перекрестными роликами, без зубчатого венца, пластинчатое уплотнение с двух сторон
| d1 |
70 mm
|
Внутренний диаметр |
|
0,013 mm
|
Верхнее отклонение допуска диаметра отверстия | |
|
-0,006 mm
|
Нижнее отклонение допуска диаметра отверстия | |
| Da |
120 mm
|
Наружный диаметр |
|
0 mm
|
Верхнее значение допуска наружного диаметра | |
|
-0,022 mm
|
Нижнее значение допуска наружного диаметра | |
| hi |
17 mm
|
heigth inner ring |
| ?m |
0,783 kg
|
Вес |
| Di |
84,5 mm
|
Внутренний диаметр, наружное кольцо |
| da |
83,5 mm
|
Наружный диаметр, внутреннее кольцо |
| Ha |
16 mm
|
width outer ring |
| La |
105 mm
|
pitch circle diameter fixing holes |
| nB |
16
|
Количество крепежный отверстий, равномерно распределено |
| dB |
5,6 mm
|
diameter fixing hole outer ring |
| dS |
10 mm
|
countersunk diameter of fixing holes |
| tS |
5,4 mm
|
countersunk depth of fixing holes |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
|
0,01 mm
|
Точность вращения, радиальная | |
|
0,01 mm
|
Осевое торцовое биение | |
| Ca |
23.600 N
|
Динамическая грузоподъемность, осевая |
| C0a |
70.000 N
|
Статическая осевая грузоподъемность |
| Cr |
16.900 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
34.500 N
|
Статическая радиальная грузоподъемность |
| Fr zul. |
10.900 kN
|
Max. radial load screws (frictional contact) |
| NG Grease |
910 1/min
|
Предельная частота вращения при пластичной смазке и нормальной группе зазора |
| NG Grease |
455 1/min
|
Предельная частота вращения при пластичной смазке и предварительном натяге |
Характеристики
