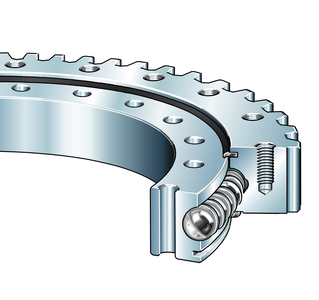

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| di |
342 mm
|
Диаметр отверстия |
|
0,5 mm
|
Диаметр отверстия, верхнее отклонение допуска | |
|
0 mm
|
Диаметр отверстия, нижнее отклонение допуска | |
| diZT |
344 mm
|
Центрирующий диаметр внутреннего кольца |
|
IT8
|
Центрирующий диаметр внутреннего кольца, допуск | |
| H |
56 mm
|
Высота |
| Da |
503,3 mm
|
Наружный диаметр |
| Di ZT |
417 mm
|
Центрирующий диаметр наружного кольца |
|
IT8
|
Центрирующий диаметр наружного кольца, допуск | |
| T |
4,5
|
Длина центрирующей поверхности наружного кольца |
| t |
10
|
Длина центрирующей поверхности внутреннего кольца |
| ha |
44,5 mm
|
Ширина наружного кольца |
| hi |
44,5 mm
|
Высота отдельного кольца |
| ?m |
31,3 kg
|
Вес |
| Di |
415,5 mm
|
|
|
0,5 mm
|
Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
|
0 mm
|
Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da |
412,5 mm
|
Наружный диаметр внутреннего кольца |
|
0 mm
|
Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
|
-0,5 mm
|
Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni |
24
|
Количество крепежных отверстий во внутреннем кольце |
| Li |
368 mm
|
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB |
14 mm
|
Крепежное отверстие |
| na |
20
|
Количество крепежных отверстий в наружном кольце |
| La |
455 mm
|
Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa |
M12
|
Резьба крепежного отверстия |
| Gl |
20 mm
|
Глубина резьбы штуцера для масла |
| Fr zul |
76.000 N
|
Макс. радиальная нагрузка винтов |
| d0 |
495 mm
|
Диаметр делительной окружности зубьев |
| m |
5 mm
|
Модуль зубчатого зацепления |
| z |
99
|
Количество зубьев |
|
-0,18
|
Смещение профиля | |
| b |
40 mm
|
Ширина зубчатого венца |
| D |
480 mm
|
Диаметр буртика наружного кольца |
|
0 mm
|
Диаметр буртика наружного кольца, верхнее отклонение допуска | |
|
-0,5 mm
|
Диаметр буртика наружного кольца, нижнее отклонение допуска | |
| Fz norm |
15.900 N
|
Макс. сила по критерию усталостного излома зубьев |
| Fz max |
23.600 N
|
Макс. сила по критерию хрупкого излома зубьев |
| Tmin |
-25 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Ca |
137.000 N
|
Динамическая грузоподъемность, осевая |
| C0a |
660.000 N
|
Статическая грузоподъемность, осевая |
| Cr |
124.000 N
|
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r |
305.000 N
|
Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Centering | ZT | Centering on inner and outer ring |
| Gearing | N | Normalized gear teeth on bearing ring |
| Radial internal clearance | RL1 | radial clearance 0 to 0,1 axial tilting clearance 0 to 0,21 |
Характеристики
