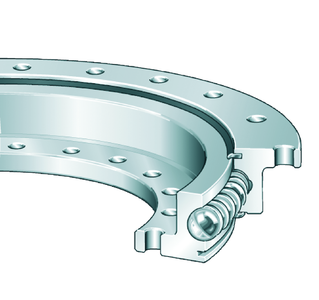

Опорно-поворотное устройство, подшипник с четырехточечным контактом, без зубчатого венца
| di |
434 mm
|
Внутренний диаметр |
|
0 mm
|
Нижнее отклонение допуска, внутренний диаметр | |
|
0,5 mm
|
Верхнее отклонение допуска, внутренний диаметр | |
| H |
56 mm
|
Монтажная высота |
| Da |
648 mm
|
Наружный диаметр |
|
-0,5 mm
|
Нижнее отклонение допуска, наружный диаметр | |
|
0 mm
|
Верхнее отклонение допуска, наружный диаметр | |
| T |
12 mm
|
Длина центрирующей поверхности наружного кольца |
| t |
12 mm
|
Длина центрирующей поверхности внутреннего кольца |
| ha |
44,5 mm
|
Высота наружного кольца |
| hi |
44,5 mm
|
Высота внутреннего кольца |
| ?m |
31 kg
|
Вес |
| Di |
545,5 mm
|
Внутренний диаметр, наружное кольцо |
|
0,5
|
Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
|
0
|
Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da |
542,5 mm
|
Наружный диаметр, внутреннее кольцо |
|
0 mm
|
Верхнее отклонение допуска наружного диаметра внутреннего кольца | |
|
-0,5 mm
|
Нижнее отклонение допуска наружного диаметра внутреннего кольца | |
| dB |
18 mm
|
Диаметр крепежного отверстия |
| La |
620 mm
|
Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na |
10
|
Количество крепежных отверстий наружного кольца |
| Li |
462 mm
|
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni |
14
|
Количество крепежных отверстий внутреннего кольца |
| Fr zul |
72.500 N
|
Макс. радиальная нагрузка винтов |
| hA |
20 mm
|
Поперечное сечение кольца |
| Tmin |
-25 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Ca |
152.000 N
|
Динамическая грузоподъемность, осевая |
| C0a |
385.000 N
|
Статическая грузоподъемность, осевая |
| Cr |
138.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
144.000 N
|
Статическая грузоподъемность, радиальная |
| Preload | VSP | Bearing with preload |
Характеристики
