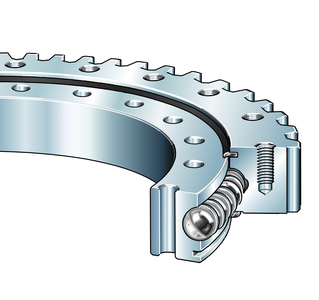

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VSA200644-N-RL1

Производитель
INA
Характеристики
di (mm) / H (mm)
Страна производитель
Германия
Тип подшипника
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
Модель
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VSA200644-N-RL1
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце

VSA200644-N-RL1
Метрическая система мер
Дюймовая система мер
Основные размеры и рабочие характеристики
di
572 mm
Диаметр отверстия
0,6 mm
Диаметр отверстия, верхнее отклонение допуска
0 mm
Диаметр отверстия, нижнее отклонение допуска
H
56 mm
Высота
Da
742,3 mm
Наружный диаметр
ha
44,5 mm
Ширина наружного кольца
hi
44,5 mm
Высота отдельного кольца
?m
52,1 kg
Вес
Габаритные размеры
Di
645,5 mm
0,6 mm
Внутренний диаметр наружного кольца, верхнее отклонение допуска
0 mm
Внутренний диаметр наружного кольца, нижнее отклонение допуска
da
642,5 mm
Наружный диаметр внутреннего кольца
0 mm
Наружный диаметр внутреннего кольца, верхнее отклонение допуска
-0,6 mm
Наружный диаметр внутреннего кольца, нижнее отклонение допуска
ni
36
Количество крепежных отверстий во внутреннем кольце
Li
598 mm
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца
dB
14 mm
Крепежное отверстие
na
32
Количество крепежных отверстий в наружном кольце
La
685 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца
dBa
M12
Резьба крепежного отверстия
Gl
20 mm
Глубина резьбы штуцера для масла
Fr zul
132.200 N
Макс. радиальная нагрузка винтов
d0
732 mm
Диаметр делительной окружности зубьев
m
6 mm
Модуль зубчатого зацепления
z
122
Количество зубьев
-0,142
Смещение профиля
Fz norm
21.300 N
Макс. сила по критерию усталостного излома зубьев
Fz max
31.500 N
Макс. сила по критерию хрупкого излома зубьев
Диапазон температур
Tmin
-25 °C
Мин. рабочая температура
Tmax
80 °C
Макс. рабочая температура
Коэффициенты для расчета
Ca
162.000 N
Динамическая грузоподъемность, осевая
C0a
1.040.000 N
Статическая грузоподъемность, осевая
Cr
147.000 N
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки)
C0r
475.000 N
Статическая грузоподъемность, радиальная (только для радиальной нагрузки)
Загрузки:
Ваш текущий вариант продукта
Gearing N Normalized gear teeth on bearing ring
Radial internal clearance RL1 radial clearance 0 to 0,1 axial tilting clearance 0 to 0,21

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Моменты вокруг всех осей
фото Смазывание пластичной смазкой
фото Уплотнения с обеих сторон
фото Крупногабаритный подшипник
