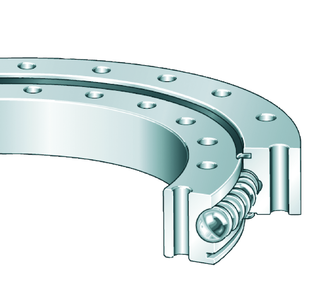

Опорно-поворотное устройство, подшипник с четырехточечным контактом, без зубчатого венца VSU200744-ZT-RL2

Производитель
INA
Характеристики
di (mm) / Da (mm) / H (mm)
Страна производитель
Германия
Тип подшипника
Опорно-поворотное устройство, подшипник с четырехточечным контактом, без зубчатого венца
Модель
Опорно-поворотное устройство, подшипник с четырехточечным контактом, без зубчатого венца VSU200744-ZT-RL2
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Опорно-поворотное устройство, подшипник с четырехточечным контактом, без зубчатого венца, стандартная серия 20

VSU200744-ZT-RL2
Метрическая система мер
Дюймовая система мер
Основные размеры и рабочие характеристики
di
672 mm
Внутренний диаметр
0 mm
Нижнее отклонение допуска, внутренний диаметр
0,6 mm
Верхнее отклонение допуска, внутренний диаметр
diZT
674 mm
Центрирующий диаметр внутреннего кольца
IT8
Центрирующий диаметр внутреннего кольца, допуск
H
56 mm
Монтажная высота
Da
816 mm
Наружный диаметр
-0,6 mm
Нижнее отклонение допуска, наружный диаметр
0 mm
Верхнее отклонение допуска, наружный диаметр
Da ZT
814 mm
Центрирующий диаметр наружного кольца
-IT8
Центрирующий диаметр наружного кольца, допуск
T
10 mm
Длина центрирующей поверхности наружного кольца
t
10 mm
Длина центрирующей поверхности внутреннего кольца
ha
44,5 mm
Высота наружного кольца
hi
44,5 mm
Высота внутреннего кольца
?m
52 kg
Вес
Габаритные размеры
Di
745,5 mm
Внутренний диаметр, наружное кольцо
0,6
Внутренний диаметр наружного кольца, верхнее отклонение допуска
0
Внутренний диаметр наружного кольца, нижнее отклонение допуска
da
742,5 mm
Наружный диаметр, внутреннее кольцо
0 mm
Верхнее отклонение допуска наружного диаметра внутреннего кольца
-0,6 mm
Нижнее отклонение допуска наружного диаметра внутреннего кольца
dB
14 mm
Диаметр крепежного отверстия
La
790 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца
na
40
Количество крепежных отверстий наружного кольца
Li
698 mm
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца
ni
40
Количество крепежных отверстий внутреннего кольца
Fr zul
165.200 N
Макс. радиальная нагрузка винтов
Диапазон температур
Tmin
-25 °C
Мин. рабочая температура
Tmax
80 °C
Макс. рабочая температура
Коэффициенты для расчета
Ca
171.000 N
Динамическая грузоподъемность, осевая
C0a
1.200.000 N
Статическая грузоподъемность, осевая
Cr
155.000 N
Динамическая грузоподъемность, радиальная
C0r
550.000 N
Статическая грузоподъемность, радиальная
Загрузки:
Ваш текущий вариант продукта
Centering ZT Centering on inner and outer ring
Radial internal clearance RL2 radial clearance 0,1 to 0,3 axial tilting clearance 0,17 to 0,53

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Моменты вокруг всех осей
фото Смазывание пластичной смазкой
фото Уплотнения с обеих сторон
фото Крупногабаритный подшипник
