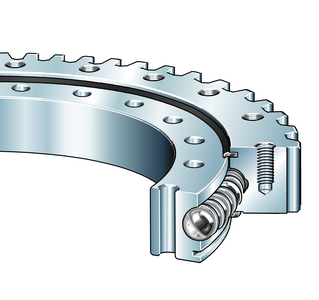

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VSA200844-N-VSP-ZT

Производитель
INA
Характеристики
di (mm) / H (mm)
Страна производитель
Германия
Тип подшипника
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
Модель
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VSA200844-N-VSP-ZT
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце

VSA200844-N-VSP-ZT
Метрическая система мер
Дюймовая система мер
Основные размеры и рабочие характеристики
di
772 mm
Диаметр отверстия
0,6 mm
Диаметр отверстия, верхнее отклонение допуска
0 mm
Диаметр отверстия, нижнее отклонение допуска
diZT
774 mm
Центрирующий диаметр внутреннего кольца
IT8
Центрирующий диаметр внутреннего кольца, допуск
H
56 mm
Высота
Da
950,1 mm
Наружный диаметр
Di ZT
847 mm
Центрирующий диаметр наружного кольца
IT8
Центрирующий диаметр наружного кольца, допуск
T
4,5
Длина центрирующей поверхности наружного кольца
t
10
Длина центрирующей поверхности внутреннего кольца
ha
44,5 mm
Ширина наружного кольца
hi
44,5 mm
Высота отдельного кольца
?m
71 kg
Вес
Габаритные размеры
Di
845,5 mm
0,6 mm
Внутренний диаметр наружного кольца, верхнее отклонение допуска
0 mm
Внутренний диаметр наружного кольца, нижнее отклонение допуска
da
842,5 mm
Наружный диаметр внутреннего кольца
0 mm
Наружный диаметр внутреннего кольца, верхнее отклонение допуска
-0,6 mm
Наружный диаметр внутреннего кольца, нижнее отклонение допуска
ni
40
Количество крепежных отверстий во внутреннем кольце
Li
798 mm
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца
dB
14 mm
Крепежное отверстие
na
36
Количество крепежных отверстий в наружном кольце
La
885 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца
dBa
M12
Резьба крепежного отверстия
Gl
20 mm
Глубина резьбы штуцера для масла
Fr zul
148.700 N
Макс. радиальная нагрузка винтов
d0
936 mm
Диаметр делительной окружности зубьев
m
8 mm
Модуль зубчатого зацепления
z
117
Количество зубьев
-0,119
Смещение профиля
Fz norm
28.300 N
Макс. сила по критерию усталостного излома зубьев
Fz max
42.000 N
Макс. сила по критерию хрупкого излома зубьев
Диапазон температур
Tmin
-25 °C
Мин. рабочая температура
Tmax
80 °C
Макс. рабочая температура
Коэффициенты для расчета
Ca
180.000 N
Динамическая грузоподъемность, осевая
C0a
1.360.000 N
Статическая грузоподъемность, осевая
Cr
163.000 N
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки)
C0r
620.000 N
Статическая грузоподъемность, радиальная (только для радиальной нагрузки)
Загрузки:
Ваш текущий вариант продукта
Centering ZT Centering on inner and outer ring
Gearing N Normalized gear teeth on bearing ring
Preload VSP Bearing with preload

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Моменты вокруг всех осей
фото Смазывание пластичной смазкой
фото Уплотнения с обеих сторон
фото Крупногабаритный подшипник
