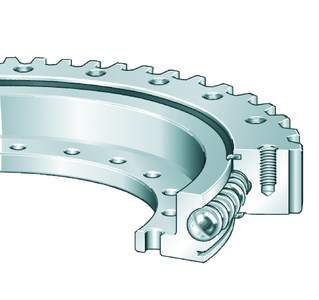

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VLA200414-N-ZT-RL0

Производитель
INA
Характеристики
H (mm)
Страна производитель
Германия
Тип подшипника
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
Модель
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VLA200414-N-ZT-RL0
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце

VLA200414-N-ZT-RL0
Метрическая система мер
Дюймовая система мер
Основные размеры и рабочие характеристики
diZT
306 mm
Центрирующий диаметр внутреннего кольца
IT8
Центрирующий диаметр внутреннего кольца, допуск
hf IR
12 mm
Высота фланца
H
56 mm
Высота
Da
503,3 mm
Наружный диаметр
Di ZT
417 mm
Центрирующий диаметр наружного кольца
IT8
Центрирующий диаметр наружного кольца, допуск
T
4,5
Длина центрирующей поверхности наружного кольца
t
12
Длина центрирующей поверхности внутреннего кольца
ha
44,5 mm
Ширина наружного кольца
hi
44,5 mm
Высота отдельного кольца
?m
29,5 kg
Вес
Габаритные размеры
da
412,5 mm
Наружный диаметр внутреннего кольца
0 mm
Наружный диаметр внутреннего кольца, верхнее отклонение допуска
-0,5 mm
Наружный диаметр внутреннего кольца, нижнее отклонение допуска
ni
12
Количество крепежных отверстий во внутреннем кольце
Li
332 mm
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца
dB
18 mm
Крепежное отверстие
na
10
Количество крепежных отверстий в наружном кольце
La
455 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца
dBa
M12
Резьба крепежного отверстия
Gl
20 mm
Глубина резьбы штуцера для масла
hAIR
20 mm
Поперечное сечение кольца
Fr zul
41.300 N
Макс. радиальная нагрузка винтов
d0
495 mm
Диаметр делительной окружности зубьев
m
5 mm
Модуль зубчатого зацепления
z
99
Количество зубьев
b
40 mm
Ширина зубчатого венца
D
480 mm
Диаметр буртика наружного кольца
0 mm
Диаметр буртика наружного кольца, верхнее отклонение допуска
-0,5 mm
Диаметр буртика наружного кольца, нижнее отклонение допуска
Fz norm
15.900 N
Макс. сила по критерию усталостного излома зубьев
Fz max
23.600 N
Макс. сила по критерию хрупкого излома зубьев
Диапазон температур
Tmin
-25 °C
Мин. рабочая температура
Tmax
80 °C
Макс. рабочая температура
Коэффициенты для расчета
Ca
137.000 N
Динамическая грузоподъемность, осевая
C0a
295.000 N
Статическая грузоподъемность, осевая
Cr
124.000 N
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки)
C0r
110.000 N
Статическая грузоподъемность, радиальная (только для радиальной нагрузки)
Загрузки:
Ваш текущий вариант продукта
Centering ZT Centering on inner and outer ring
Gearing N Normalized gear teeth on bearing ring
Radial internal clearance RL0 radial clearance 0 to 0,05 axial tilting clearance 0 to 0,08

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Моменты вокруг всех осей
фото Смазывание пластичной смазкой
фото Уплотнения с обеих сторон
фото Крупногабаритный подшипник
