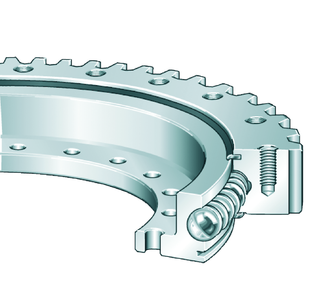

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VLA200944-N-ZT-RL1

Производитель
INA
Характеристики
H (mm)
Страна производитель
Германия
Тип подшипника
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
Модель
Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VLA200944-N-ZT-RL1
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце

VLA200944-N-ZT-RL1
Метрическая система мер
Дюймовая система мер

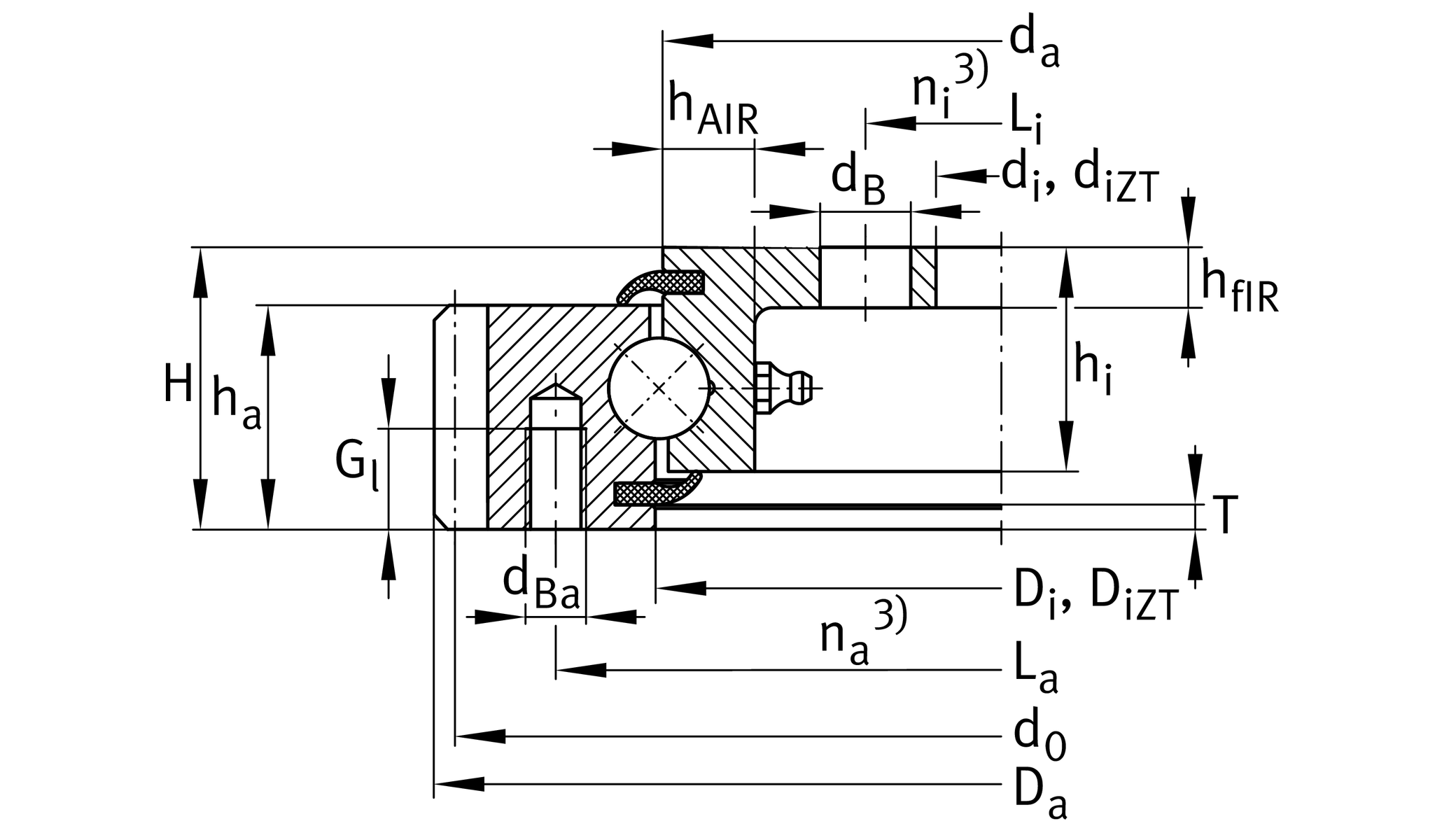

Основные размеры и рабочие характеристики
diZT
836 mm
Центрирующий диаметр внутреннего кольца
IT8
Центрирующий диаметр внутреннего кольца, допуск
hf IR
12 mm
Высота фланца
H
56 mm
Высота
Da
1.046,1 mm
Наружный диаметр
Di ZT
947 mm
Центрирующий диаметр наружного кольца
IT8
Центрирующий диаметр наружного кольца, допуск
T
4,5
Длина центрирующей поверхности наружного кольца
t
12
Длина центрирующей поверхности внутреннего кольца
ha
44,5 mm
Ширина наружного кольца
hi
44,5 mm
Высота отдельного кольца
?m
71,515 kg
Вес
Габаритные размеры
Di
945,5 mm
0,7 mm
Внутренний диаметр наружного кольца, верхнее отклонение допуска
0 mm
Внутренний диаметр наружного кольца, нижнее отклонение допуска
da
942,5 mm
Наружный диаметр внутреннего кольца
0 mm
Наружный диаметр внутреннего кольца, верхнее отклонение допуска
-0,7 mm
Наружный диаметр внутреннего кольца, нижнее отклонение допуска
ni
20
Количество крепежных отверстий во внутреннем кольце
Li
862 mm
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца
dB
18 mm
Крепежное отверстие
na
20
Количество крепежных отверстий в наружном кольце
La
985 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца
dBa
M12
Резьба крепежного отверстия
Gl
20 mm
Глубина резьбы штуцера для масла
hAIR
20 mm
Поперечное сечение кольца
Fr zul
82.600 N
Макс. радиальная нагрузка винтов
d0
1.032 mm
Диаметр делительной окружности зубьев
m
8 mm
Модуль зубчатого зацепления
z
129
Количество зубьев
Fz norm
28.300 N
Макс. сила по критерию усталостного излома зубьев
Fz max
42.000 N
Макс. сила по критерию хрупкого излома зубьев
Диапазон температур
Tmin
-25 °C
Мин. рабочая температура
Tmax
80 °C
Макс. рабочая температура
Коэффициенты для расчета
Ca
188.000 N
Динамическая грузоподъемность, осевая
C0a
670.000 N
Статическая грузоподъемность, осевая
Cr
170.000 N
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки)
C0r
250.000 N
Статическая грузоподъемность, радиальная (только для радиальной нагрузки)
Загрузки:
Ваш текущий вариант продукта
Centering ZT Centering on inner and outer ring
Gearing N Normalized gear teeth on bearing ring
Radial internal clearance RL1 radial clearance 0 to 0,1 axial tilting clearance 0 to 0,21

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Моменты вокруг всех осей
фото Смазывание пластичной смазкой
фото Уплотнения с обеих сторон
фото Крупногабаритный подшипник
