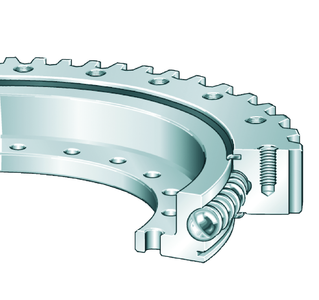

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| diZT |
986 mm
|
Центрирующий диаметр внутреннего кольца |
|
IT8
|
Центрирующий диаметр внутреннего кольца, допуск | |
| hf IR |
12 mm
|
Высота фланца |
| H |
56 mm
|
Высота |
| Da |
1.198,1 mm
|
Наружный диаметр |
| Di ZT |
1.097 mm
|
Центрирующий диаметр наружного кольца |
|
IT8
|
Центрирующий диаметр наружного кольца, допуск | |
| T |
4,5
|
Длина центрирующей поверхности наружного кольца |
| t |
12
|
Длина центрирующей поверхности внутреннего кольца |
| ha |
44,5 mm
|
Ширина наружного кольца |
| hi |
44,5 mm
|
Высота отдельного кольца |
| ?m |
83,5 kg
|
Вес |
| Di |
1.095,5 mm
|
|
|
0,7 mm
|
Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
|
0 mm
|
Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da |
1.092,5 mm
|
Наружный диаметр внутреннего кольца |
|
0 mm
|
Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
|
-0,7 mm
|
Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni |
20
|
Количество крепежных отверстий во внутреннем кольце |
| Li |
1.012 mm
|
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB |
18 mm
|
Крепежное отверстие |
| na |
22
|
Количество крепежных отверстий в наружном кольце |
| La |
1.135 mm
|
Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa |
M12
|
Резьба крепежного отверстия |
| Gl |
20 mm
|
Глубина резьбы штуцера для масла |
| hAIR |
20 mm
|
Поперечное сечение кольца |
| Fr zul |
90.900 N
|
Макс. радиальная нагрузка винтов |
| d0 |
1.184 mm
|
Диаметр делительной окружности зубьев |
| m |
8 mm
|
Модуль зубчатого зацепления |
| z |
148
|
Количество зубьев |
| Fz norm |
28.300 N
|
Макс. сила по критерию усталостного излома зубьев |
| Fz max |
42.000 N
|
Макс. сила по критерию хрупкого излома зубьев |
| Tmin |
-25 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Ca |
198.000 N
|
Динамическая грузоподъемность, осевая |
| C0a |
780.000 N
|
Статическая грузоподъемность, осевая |
| Cr |
179.000 N
|
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r |
290.000 N
|
Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Centering | ZT | Centering on inner and outer ring |
| Gearing | N | Normalized gear teeth on bearing ring |
| Radial internal clearance | RL1 | radial clearance 0 to 0,1 axial tilting clearance 0 to 0,21 |
Характеристики
