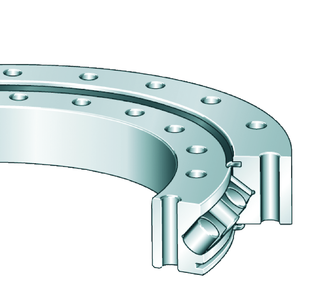

Опорно-поворотное устройство, подшипник с перекрестными роликами, без зубчатого венца XSU141094

Производитель
INA
Характеристики
H (mm)
Страна производитель
Германия
Тип подшипника
Опорно-поворотное устройство, подшипник с перекрестными роликами, без зубчатого венца
Модель
Опорно-поворотное устройство, подшипник с перекрестными роликами, без зубчатого венца XSU141094
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Подшипник с перекрестными роликами, стандартная серия 14, без зубчатого венца, контактные уплотнения с двух сторон

XSU141094
Метрическая система мер
Дюймовая система мер

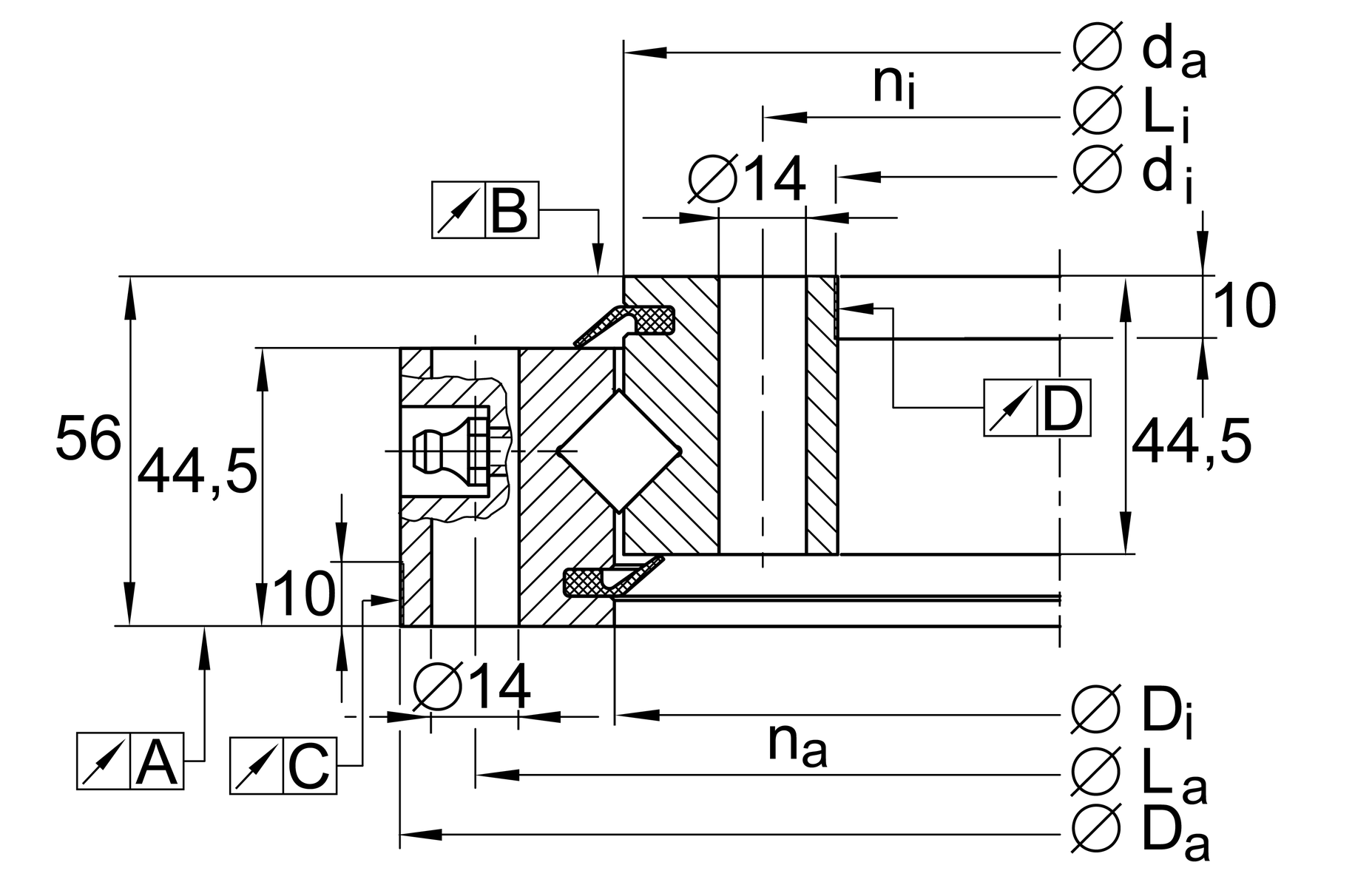

Основные размеры и рабочие характеристики
di ZT
1.024 mm
Центрирующий диаметр внутреннего кольца
IT7
Центрирующий диаметр внутреннего кольца, допуск
t
10 mm
Длина центрирующей поверхности внутреннего кольца
Da
1.164 mm
Центрирующий диаметр наружного кольца
-IT7 mm
Центрирующий диаметр наружного кольца, допуск
T
10 mm
Длина центрирующей поверхности наружного кольца
H
56 mm
Высота
?m
76,968 kg
Вес
Габаритные размеры
Di
1.095 mm
0,7 mm
Внутренний диаметр наружного кольца, верхнее отклонение допуска
0
Внутренний диаметр наружного кольца, нижнее отклонение допуска
ha
44,5 mm
Ширина наружного кольца
La
1.140 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца
na
48
Количество крепежных отверстий в наружном кольце
da
1.093 mm
Наружный диаметр внутреннего кольца
0 mm
Наружный диаметр внутреннего кольца, верхнее отклонение допуска
-0,7 mm
Наружный диаметр внутреннего кольца, нижнее отклонение допуска
hi
44,5 mm
Высота отдельного кольца
dB
14 mm
Крепежное отверстие
Li
1.048 mm
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца
ni
48
Количество крепежных отверстий во внутреннем кольце
VSPmin
0,01 mm
Мин. предварительный натяг в подшипнике
VSPmax
0,05 mm
Макс. предварительный натяг в подшипнике
0,07 mm
Точность вращения
0,07 mm
Точность вращения
0,11 mm
Точность вращения
0,11 mm
Точность вращения
Диапазон температур
Tmin
-30 °C
Мин. рабочая температура
Tmax
80 °C
Макс. рабочая температура
Коэффициенты для расчета
Ca
340.000 N
Динамическая грузоподъемность, осевая
Cr
241.000 N
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки)
C0a
1.440.000 N
Статическая грузоподъемность, осевая
C0r
710.000 N
Статическая грузоподъемность, радиальная (только для радиальной нагрузки)
nG
35 1/min
Предельная частота вращения
Fr zu.
198.200 N
Макс. радиальная нагрузка винтов
Загрузки:

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Моменты вокруг всех осей
фото Смазывание пластичной смазкой
фото Уплотнения с обеих сторон
фото Крупногабаритный подшипник
