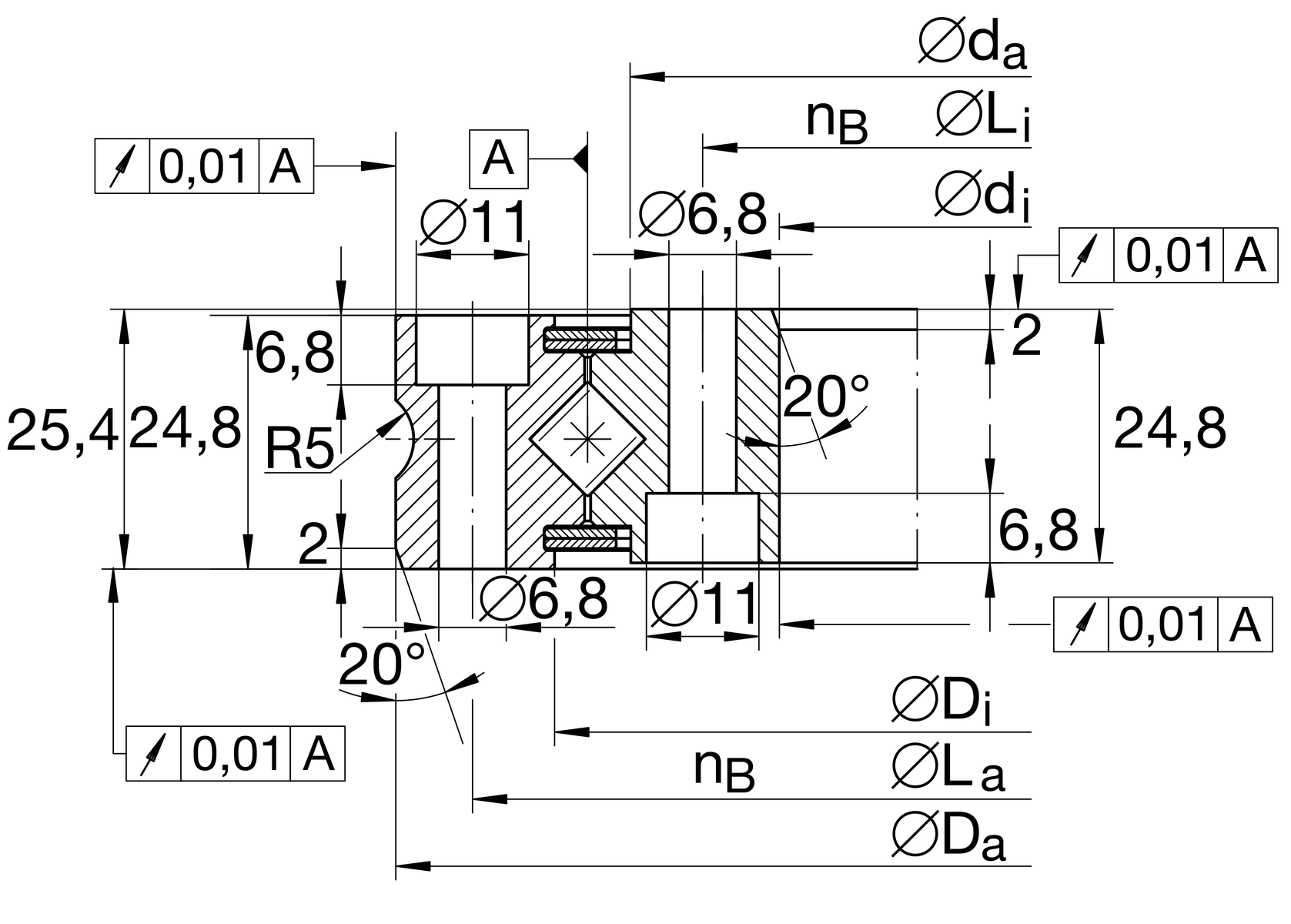

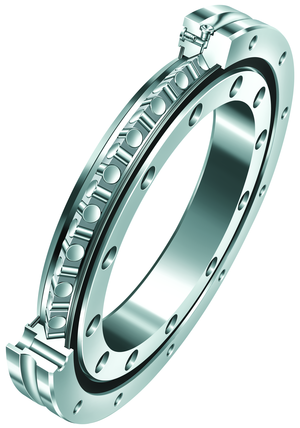

Подшипник с перекрестными роликами, стандартная серия 08, без зубчатого венца, пластинчатое уплотнение с двух сторон
| di |
130 mm
|
Диаметр отверстия |
|
0,025 mm
|
Диаметр отверстия, верхнее отклонение допуска | |
|
0 mm
|
Диаметр отверстия, нижнее отклонение допуска | |
| Da |
205 mm
|
Наружный диаметр |
|
0 mm
|
Наружный диаметр, верхнее отклонение допуска | |
|
-0,029 mm
|
Наружный диаметр, нижнее отклонение допуска | |
| H |
25,4 mm
|
Высота |
| ?m |
3,3 kg
|
Вес |
| Di |
174 mm
|
|
| ha |
24,8 mm
|
Ширина наружного кольца |
| La |
190 mm
|
Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na |
12
|
Количество крепежных отверстий в наружном кольце |
| da |
159 mm
|
Наружный диаметр внутреннего кольца |
| hi |
24,8 mm
|
Высота отдельного кольца |
| dB |
6,8 mm
|
Крепежное отверстие |
| dS |
11 mm
|
Диаметр цековок крепежных отверстий |
| tS |
6,8 mm
|
Глубина цековок крепежных отверстий |
| Li |
145 mm
|
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni |
12
|
Количество крепежных отверстий во внутреннем кольце |
| rgroove |
5 mm
|
Радиус канавки |
|
0,01 mm
|
Точность вращения |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Ca |
66.000 N
|
Динамическая грузоподъемность, осевая |
| Cr |
47.000 N
|
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0a |
240.000 N
|
Статическая грузоподъемность, осевая |
| C0r |
118.000 N
|
Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| nG |
227 1/min
|
Предельная частота вращения |
| Fr zu. |
8.180 N
|
Макс. радиальная нагрузка винтов |
| Coating | RR | покрытие Corrotect |
Характеристики
