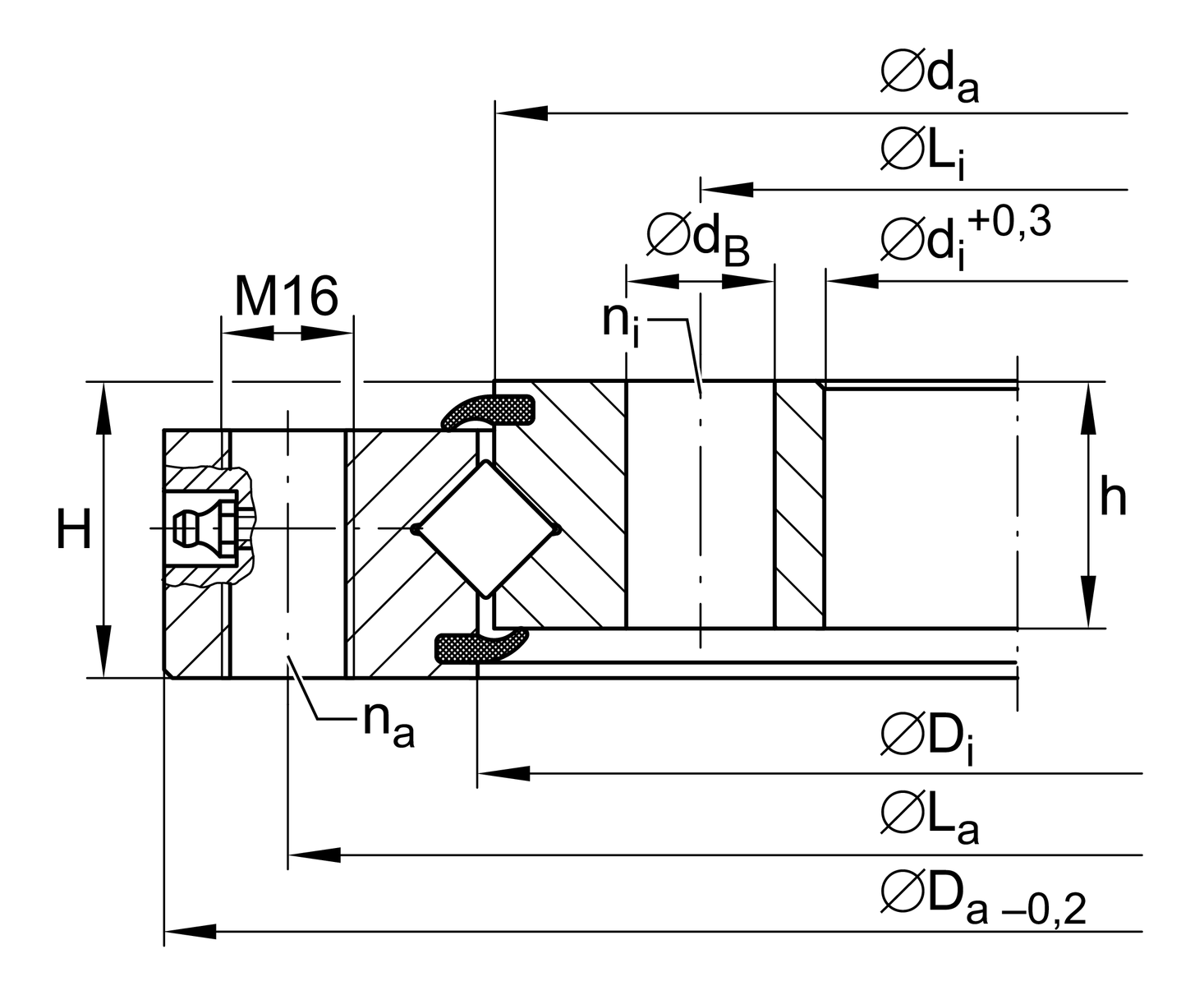

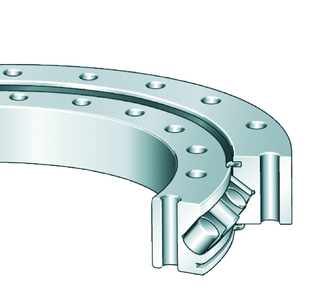

Подшипник с перекрестными роликами, без зубчатого венца, уплотнения с двух сторон
| di |
140 mm
|
Диаметр отверстия |
|
0,3 mm
|
Диаметр отверстия, верхнее отклонение допуска | |
|
0 mm
|
Диаметр отверстия, нижнее отклонение допуска | |
| Da |
300 mm
|
Наружный диаметр |
|
0 mm
|
Наружный диаметр, верхнее отклонение допуска | |
|
-0,2 mm
|
Наружный диаметр, нижнее отклонение допуска | |
| H |
36 mm
|
Высота |
| ?m |
11,2 kg
|
Вес |
| Di |
224 mm
|
|
| ha |
30 mm
|
Ширина наружного кольца |
| La |
270 mm
|
Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na |
12
|
Количество крепежных отверстий в наружном кольце |
| da |
220 mm
|
Наружный диаметр внутреннего кольца |
| hi |
30 mm
|
Высота отдельного кольца |
| dB |
18 mm
|
Крепежное отверстие |
| Li |
170 mm
|
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni |
12
|
Количество крепежных отверстий во внутреннем кольце |
|
M16
|
Резьба крепежного отверстия | |
|
0,01
|
Нормальный радиальный зазор, мин. | |
|
0,03
|
Нормальный радиальный зазор, макс. | |
|
0,02
|
Нормальный осевой зазор, мин. | |
|
0,06
|
Нормальный осевой зазор, макс. |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
80 °C
|
Макс. рабочая температура |
| Ca |
116.000 N
|
Динамическая грузоподъемность, осевая |
| Cr |
83.000 N
|
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0a |
305.000 N
|
Статическая грузоподъемность, осевая |
| C0r |
149.000 N
|
Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Fr zu. |
65.500 N
|
Макс. радиальная нагрузка винтов |
| Coating | RR | покрытие Corrotect |
Характеристики
