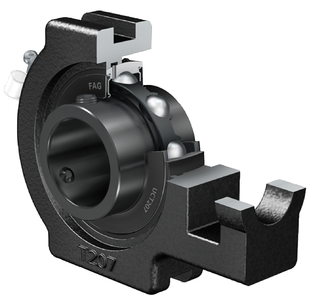

Подшипниковые узлы с корпусом UCT, корпус из серого чугуна, закрепляемый подшипник с резьбовыми штифтами на внутреннем кольце, RSR-уплотнениями, для линейных перемещений
| d |
75 mm
|
Диаметр отверстия |
| H |
167 mm
|
Высота |
| L |
232 mm
|
Общая длина |
| ?m |
7,21 kg
|
Вес |
| A1 |
26 mm
|
Ширина направляющего паза |
|
0,3 mm
|
Ширина направляющего паза, верхнее отклонение | |
|
0 mm
|
Ширина направляющего паза, нижнее отклонение | |
| H1 |
151 mm
|
Расстояние, направляющие пазы |
|
0 mm
|
Расстояние, направляющие пазы, верхнее отклонение | |
|
-0,8 mm
|
Расстояние, направляющие пазы, нижнее отклонение | |
| N |
41 mm
|
Крепежное отверстие |
| L1 |
140 mm
|
Расстояние, ось вала |
| L2 |
21 mm
|
Длина перемычки |
| L3 |
121 mm
|
Длина направляющего паза |
| A |
70 mm
|
Ширина корпуса, сторона крепления |
| N1 |
32 mm
|
Ширина выемки |
| N2 |
70 mm
|
Высота выемки |
| B |
77,8 mm
|
Width inner ring |
| S1 |
44,5 mm
|
Расстояние от закрепительного элемента до дорожки качения |
| T |
111 mm
|
Высота корпуса, сторона крепления |
| Q |
M6
|
Присоединительная резьба для смазывания |
| A2 |
48 mm
|
Ширина корпуса |
|
T215
|
Корпус | |
|
UC215
|
Условное обозначение подшипника |
| Tmin |
-20 °C
|
Мин. рабочая температура |
| Tmax |
120 °C
|
Макс. рабочая температура |
| Material | GG | Grey cast iron |
