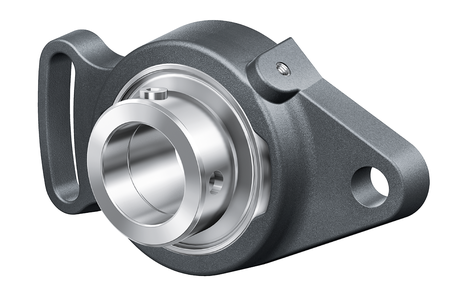

Корпусные узлы с закрепляемыми подшипниками PSFT, корпус из серого чугуна, подшипник с эксцентриковым закрепительным кольцом, P-уплотнения
| d |
35 mm
|
Диаметр отверстия |
| L |
155 mm
|
Общая длина |
| U |
44,5 mm
|
Общая высота узла |
| ?m |
1,01 kg
|
Вес |
| N |
14 mm
|
Крепежное отверстие |
| N1 |
45 mm
|
Длина (продолговатое отверстие) |
| N2 |
14 mm
|
Ширина (продолговатое отверстие) |
| J |
128 mm
|
Расстояние, крепежные отверстия |
| A1 |
12,5 mm
|
Толщина фланца |
| A2 |
15 mm
|
Расстояние, середина дорожки качения |
| A |
25 mm
|
Высота корпуса |
| V |
90 mm
|
Диаметр заплечика, корпус |
| W |
75 mm
|
Ширина корпуса, сторона с продолговатым отверстием |
| Q |
M6
|
Присоединительная резьба для смазывания |
|
SFT07
|
Корпус | |
|
GRAE35-XL-NPP-B
|
Условное обозначение подшипника |
| Tmin |
-20 °C
|
Мин. рабочая температура |
| Tmax |
120 °C
|
Макс. рабочая температура |
| Material | GG | Grey cast iron |
