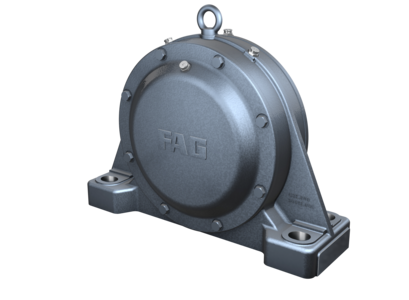

Тело корпуса BND3056-H-C-Y-BF-D
- Характеристики
- a (mm) / h1 (mm) / h (mm)
- Производитель
- FAG
- Страна производитель
- Германия
- Тип подшипника
- Тело корпуса
- Модель
- Тело корпуса BND3056-H-C-Y-BF-D
d1 |
260 mm
|
Shaft diameter |
a |
760 mm
|
Длина основания |
h1 |
520 mm
|
Total height |
g1 |
236 mm
|
Total width with lid g1 |
g2 |
281 mm
|
Total width with lid g2 |
?m |
171,2 kg
|
Вес |
45 °
|
Champfer angle | |
b |
240 mm
|
Ширина основания |
c |
80 mm
|
Height base foot |
D |
420 mm
|
Outside Diameter |
dc |
276 mm
|
Champfer diameter c |
dz |
276 mm
|
Champfer diameter dz |
g |
135 mm
|
Ширина тела корпуса |
g3 |
118 mm
|
Locking collar width g3 |
g4 |
108 mm
|
Ширина от закрепительного элемента g4 |
h |
260 mm
|
Distance shaft axis |
k |
4 mm
|
Axial displacement |
m |
630 mm
|
Distance fixing bore |
n |
140 mm
|
Bore distance width |
s |
M36
|
Size of fixing screws |
s2 |
M16
|
Thread fixing bore |
s2 |
8
|
Количество отверстий для винтов |
t |
460 mm
|
Делительный диаметр, крепежные отверстия |
u |
42 mm
|
Width oblong holes |
v |
52 mm
|
Lenght oblong hole |
H3056(-HG)
|
Adaptive Sleeve | |
23056..-K
|
Условное обозначение подшипника |
Tmin |
-20 °C
|
Мин. рабочая температура |
Tmax |
100 °C
|
Макс. рабочая температура |
