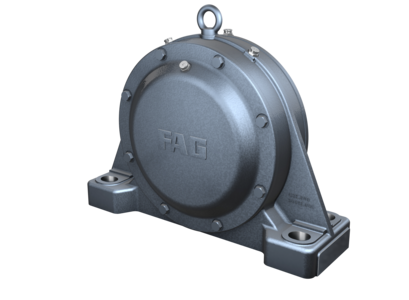

Тело корпуса BND2268-Z-T-AL-D
- Характеристики
- a (mm) / h1 (mm) / h (mm)
- Производитель
- FAG
- Страна производитель
- Германия
- Тип подшипника
- Тело корпуса
- Модель
- Тело корпуса BND2268-Z-T-AL-D
d1 |
340 mm
|
Shaft diameter |
a |
1.200 mm
|
Длина основания |
h1 |
790 mm
|
Total height |
g1 |
375 mm
|
Total width with lid g1 |
g5 |
375 mm
|
Total width with lid g5 |
?m |
600 kg
|
Вес |
45 °
|
Champfer angle | |
b |
380 mm
|
Ширина основания |
c |
125 mm
|
Height base foot |
D |
620 mm
|
Outside Diameter |
dc |
364 mm
|
Champfer diameter c |
g |
201 mm
|
Ширина тела корпуса |
g3 |
187,5 mm
|
Locking collar width g3 |
g4 |
176 mm
|
Ширина от закрепительного элемента g4 |
h |
390 mm
|
Distance shaft axis |
k |
5 mm
|
Axial displacement |
m |
990 mm
|
Distance fixing bore |
n |
200 mm
|
Bore distance width |
s |
M56
|
Size of fixing screws |
s2 |
M30
|
Thread fixing bore |
s2 |
8
|
Количество отверстий для винтов |
t |
680 mm
|
Делительный диаметр, крепежные отверстия |
u |
64 mm
|
Width oblong holes |
v |
85 mm
|
Lenght oblong hole |
22268
|
Условное обозначение подшипника |
Tmin |
-20 °C
|
Мин. рабочая температура |
Tmax |
100 °C
|
Макс. рабочая температура |
