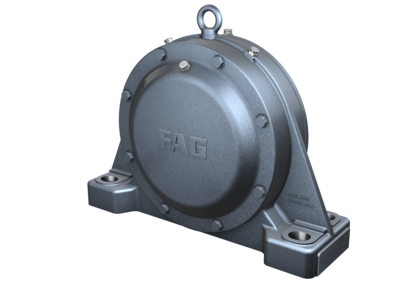

Тело корпуса BND3122-H-C-Y-AF-D
- Характеристики
- a (mm) / h1 (mm) / h (mm)
- Производитель
- FAG
- Страна производитель
- Германия
- Тип подшипника
- Тело корпуса
- Модель
- Тело корпуса BND3122-H-C-Y-AF-D
| d1 |
100 mm
|
Shaft diameter |
| a |
400 mm
|
Длина основания |
| h1 |
263 mm
|
Total height |
| g1 |
146 mm
|
Total width with lid g1 |
| g2 |
171 mm
|
Total width with lid g2 |
| ?m |
38 kg
|
Вес |
|
45 °
|
Champfer angle | |
| b |
140 mm
|
Ширина основания |
| c |
40 mm
|
Height base foot |
| D |
180 mm
|
Outside Diameter |
| dc |
108 mm
|
Champfer diameter c |
| dz |
108 mm
|
Champfer diameter dz |
| g |
80 mm
|
Ширина тела корпуса |
| g3 |
78 mm
|
Locking collar width g3 |
| g4 |
62 mm
|
Ширина от закрепительного элемента g4 |
| h |
130 mm
|
Distance shaft axis |
| k |
2,5 mm
|
Axial displacement |
| m |
300 mm
|
Distance fixing bore |
| n |
80 mm
|
Bore distance width |
| s |
M20
|
Size of fixing screws |
| s2 |
M12
|
Thread fixing bore |
| s2 |
8
|
Количество отверстий для винтов |
| t |
215 mm
|
Делительный диаметр, крепежные отверстия |
| u |
25 mm
|
Width oblong holes |
| v |
35 mm
|
Lenght oblong hole |
|
H3122
|
Adaptive Sleeve | |
|
23122..-K
|
Условное обозначение подшипника |
| Tmin |
-20 °C
|
Мин. рабочая температура |
| Tmax |
100 °C
|
Макс. рабочая температура |
