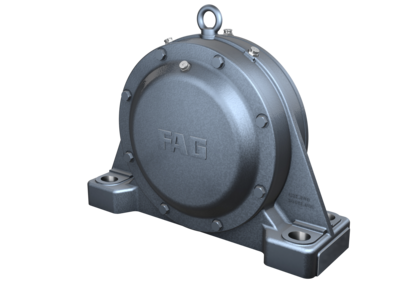

Тело корпуса BND3136-H-C-Y-AL-D
- Характеристики
- a (mm) / h1 (mm) / h (mm)
- Производитель
- FAG
- Страна производитель
- Германия
- Тип подшипника
- Тело корпуса
- Модель
- Тело корпуса BND3136-H-C-Y-AL-D
| d1 |
160 mm
|
Shaft diameter |
| a |
600 mm
|
Длина основания |
| h1 |
395 mm
|
Total height |
| g1 |
220 mm
|
Total width with lid g1 |
| g2 |
250 mm
|
Total width with lid g2 |
| ?m |
104 kg
|
Вес |
|
45 °
|
Champfer angle | |
| b |
200 mm
|
Ширина основания |
| c |
58 mm
|
Height base foot |
| D |
300 mm
|
Outside Diameter |
| dc |
172 mm
|
Champfer diameter c |
| dz |
172 mm
|
Champfer diameter dz |
| g |
125 mm
|
Ширина тела корпуса |
| g3 |
115 mm
|
Locking collar width g3 |
| g4 |
95 mm
|
Ширина от закрепительного элемента g4 |
| h |
200 mm
|
Distance shaft axis |
| k |
3 mm
|
Axial displacement |
| m |
490 mm
|
Distance fixing bore |
| n |
105 mm
|
Bore distance width |
| s |
M30
|
Size of fixing screws |
| s2 |
M16
|
Thread fixing bore |
| s2 |
8
|
Количество отверстий для винтов |
| t |
350 mm
|
Делительный диаметр, крепежные отверстия |
| u |
36 mm
|
Width oblong holes |
| v |
45 mm
|
Lenght oblong hole |
|
H3136(-HG)
|
Adaptive Sleeve | |
|
23136..-K
|
Условное обозначение подшипника |
| Tmin |
-20 °C
|
Мин. рабочая температура |
| Tmax |
100 °C
|
Макс. рабочая температура |
