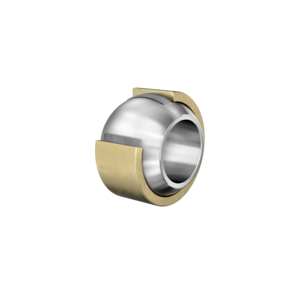

Радиальный шарнирный подшипник, необслуживаемый, антифрикционный слой: пленка PTFE, наружное кольцо из бронзы, DIN ISO 12240-1, размерная серия K, открытое исполнение

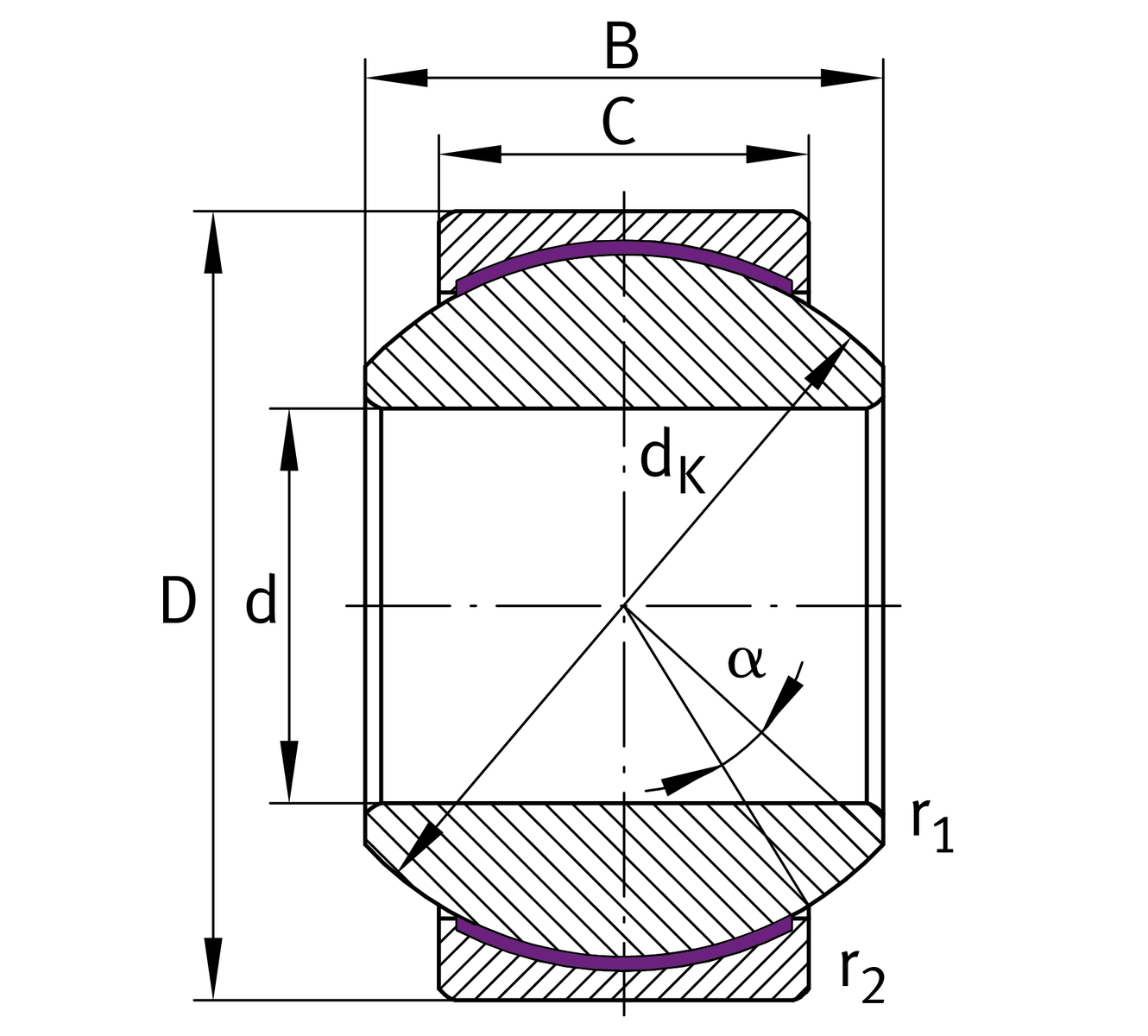

| D |
26 mm
|
Наружный диаметр подшипника |
| d |
12 mm
|
Диаметр отверстия подшипника |
| B |
16 mm
|
Ширина внутреннего кольца |
| C |
12 mm
|
Ширина наружного кольца |
| Cr |
24.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
60.000 N
|
Статическая грузоподъемность, радиальная |
| ?m |
43 g
|
Вес |
| r1smin |
0,3 mm
|
Размер монтажной фаски |
| r2smin |
0,3 mm
|
Размер монтажной фаски |

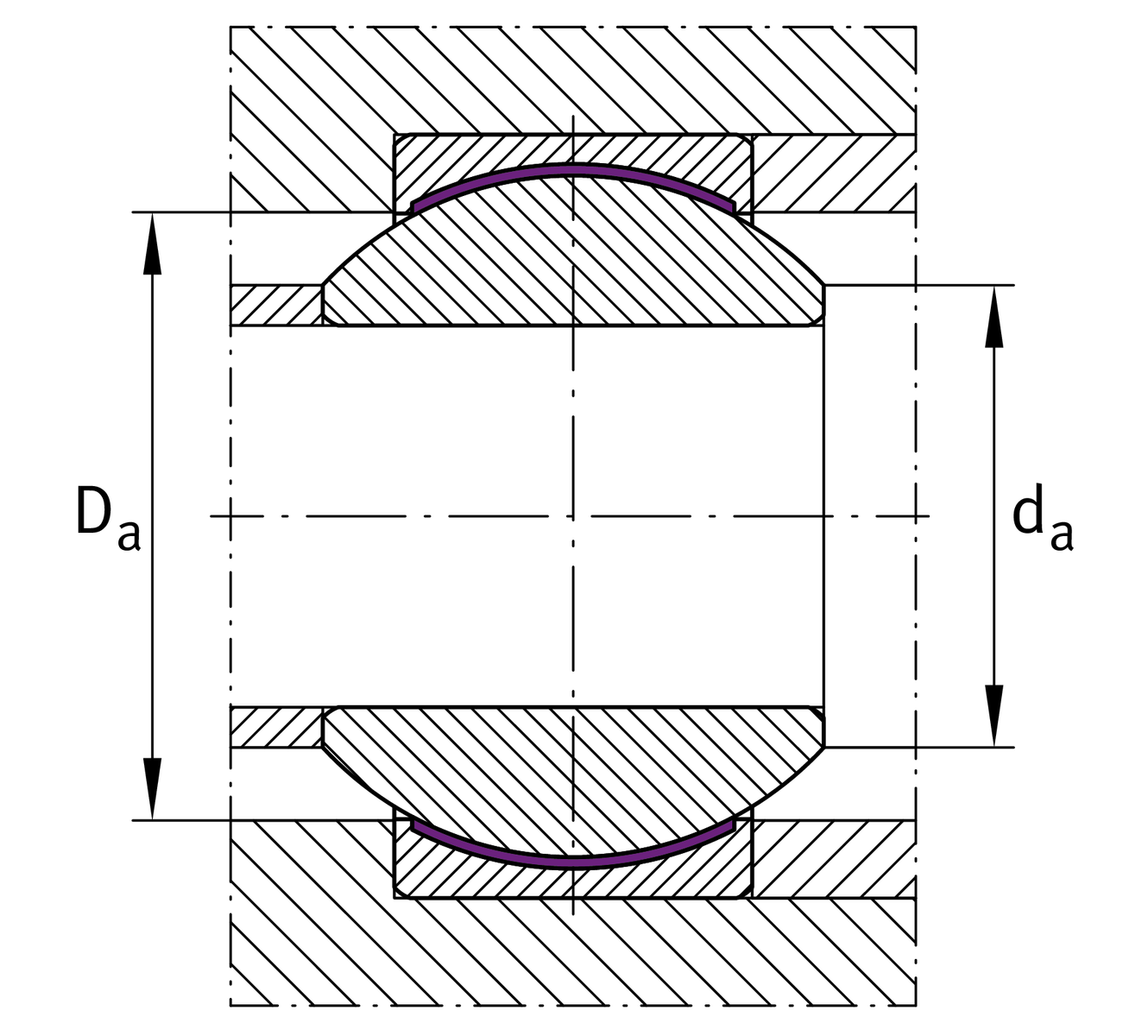

| da max |
15,4 mm
|
Присоединительный размер внутреннего кольца |
| Da min |
19,5 mm
|
Диаметр соединения с корпусом |
| dK |
22,225 mm
|
Диаметр сферы |
| ? |
13 °
|
Угол опрокидывания |
| Gr |
0,006 - 0,035 mm
|
Радиальный зазор |
| dOT |
0,018 mm
|
Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT |
0 mm
|
Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT |
H7 mm
|
Диаметр отверстия подшипника, допуск |
| DOT |
0 mm
|
Наружный диаметр, верхнее отклонение допуска |
| DUT |
-0,009 mm
|
Наружный диаметр, нижнее отклонение допуска |
| BOT |
0 mm
|
Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT |
-0,12 mm
|
Ширина внутреннего кольца, нижнее отклонение допуска |
| COT |
0 mm
|
Ширина наружного кольца, верхнее отклонение допуска |
| CUT |
-0,24 mm
|
Ширина наружного кольца, нижнее отклонение допуска |
| Tmin |
-50 °C
|
Мин. рабочая температура |
| Tmax |
200 °C
|
Макс. рабочая температура |
| Sealing | Without | без |
| Bore lining | Without | без |
| Coating | Without | без |
| Fabric | PTFE-foil | Пленка PTFE |
| Material | Steel | Сталь |
