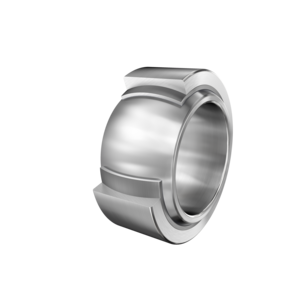

Сферический шарнирный подшипник GE15-UK

Внутренний диаметр
15
Внешний диаметр
26
Ширина
12
Характеристики
Cr (N) / C0r (N)
Производитель
INA
Страна производитель
Германия
Тип подшипника
Сферический шарнирный подшипник
Модель
Сферический шарнирный подшипник GE15-UK
В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Радиальный шарнирный подшипник, необслуживаемый, антифрикционный слой: композит на основе PTFE, внутреннее кольцо с твердым хромированием, DIN ISO 12240-1, размерная серия E, открытое исполнение

GE15-UK
GE15-UK
Метрическая система мер
Дюймовая система мер

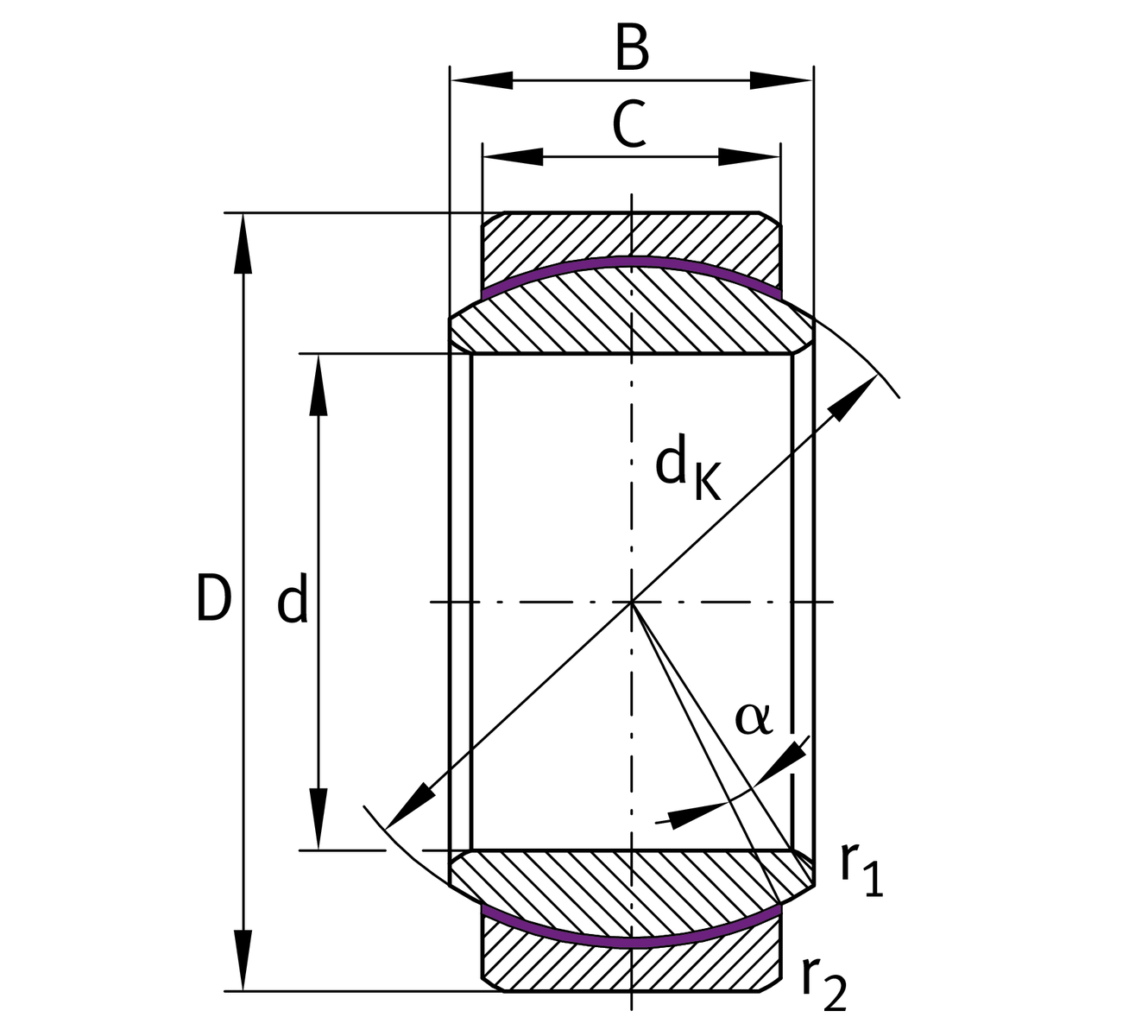

Основные размеры и рабочие характеристики
D
26 mm
Наружный диаметр подшипника
d
15 mm
Диаметр отверстия подшипника
B
12 mm
Ширина внутреннего кольца
C
9 mm
Ширина наружного кольца
Cr
17.800 N
Динамическая грузоподъемность, радиальная
C0r
44.600 N
Статическая грузоподъемность, радиальная
?m
26,15 g
Вес

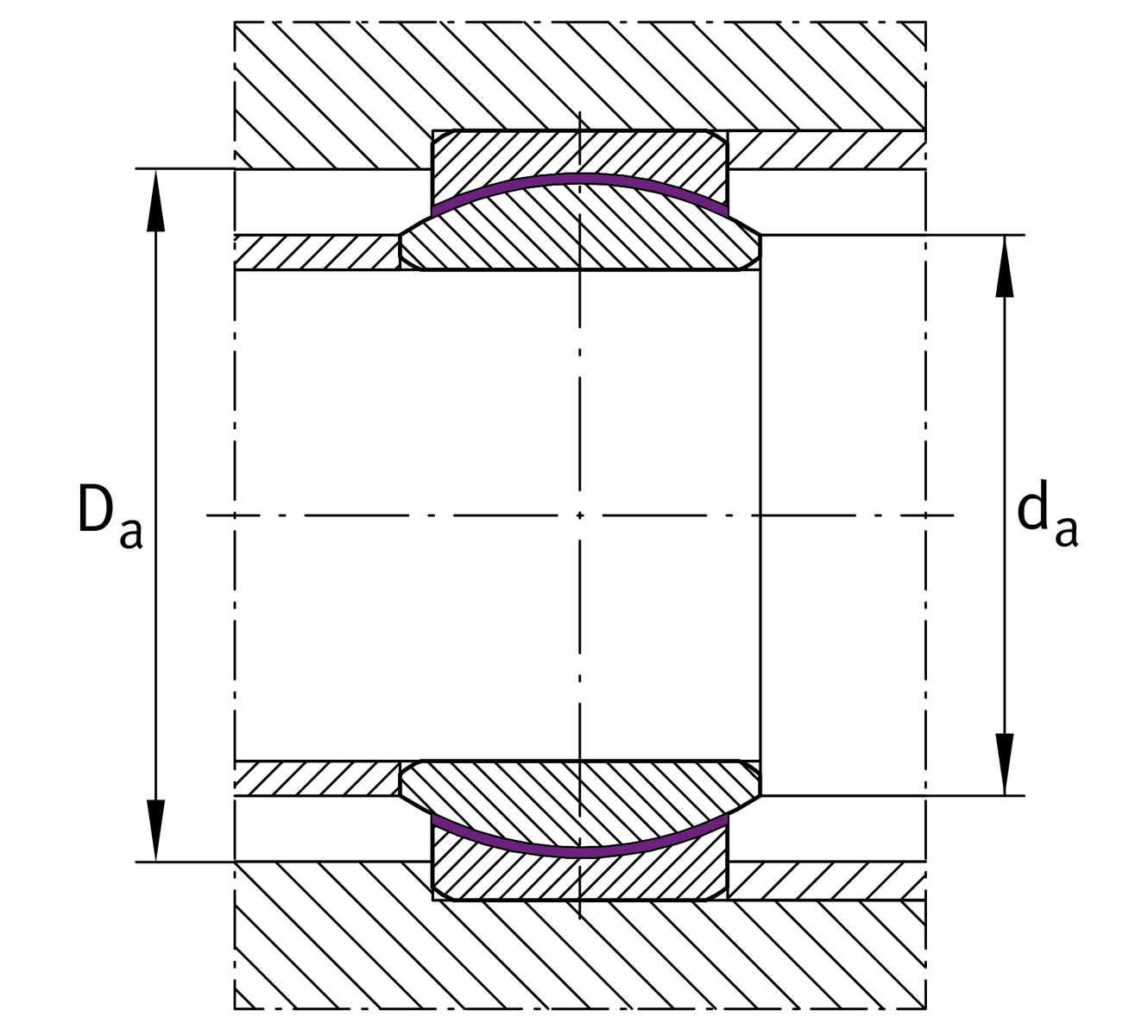

Присоединительные размеры
r1smin
0,3 mm
Размер монтажной фаски
r2smin
0,3 mm
Размер монтажной фаски
da max
18,4 mm
Присоединительный размер внутреннего кольца
Da min
21 mm
Диаметр соединения с корпусом
Габаритные размеры
dK
22 mm
Диаметр сферы
?
8 °
Угол опрокидывания
Gr
0 - 0,04 mm
Радиальный зазор
dOT
0 mm
Диаметр отверстия подшипника, верхнее отклонение допуска
dUT
-0,008 mm
Диаметр отверстия подшипника, нижнее отклонение допуска
DOT
0 mm
Наружный диаметр, верхнее отклонение допуска
DUT
-0,009 mm
Наружный диаметр, нижнее отклонение допуска
BOT
0 mm
Ширина внутреннего кольца, верхнее отклонение допуска
BUT
-0,12 mm
Ширина внутреннего кольца, нижнее отклонение допуска
COT
0 mm
Ширина наружного кольца, верхнее отклонение допуска
CUT
-0,24 mm
Ширина наружного кольца, нижнее отклонение допуска
Диапазон температур
Tmin
-50 °C
Мин. рабочая температура
Tmax
200 °C
Макс. рабочая температура
Загрузки:
Ваш текущий вариант продукта
Sealing Without без
Bore lining Without без
Coating Without без
Fabric PTFE-composite Композит на основе PTFE
Material Steel Сталь

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Смазка на весь срок службы, не требуют обслуживания
фото Без уплотнений
фото Статические угловые и линейные несоосности
фото Динамические угловые и линейные несоосности
