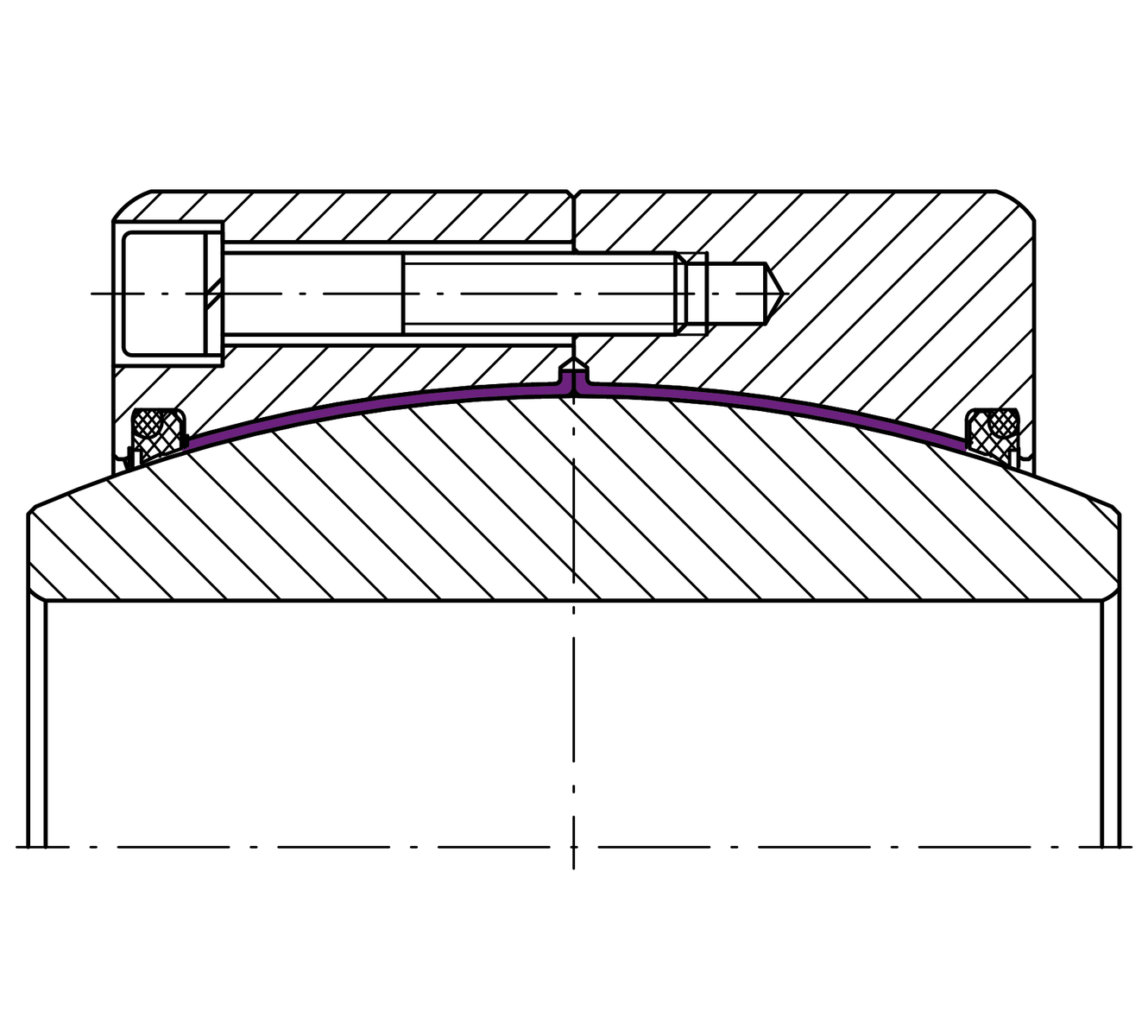

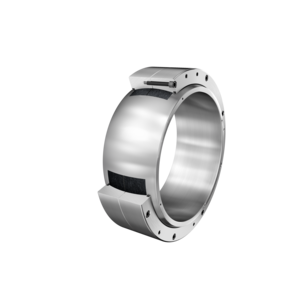

Крупногабаритный радиальный шарнирный подшипник, необслуживаемый, антифрикционный слой: ELGOGLIDE, внутреннее кольцо с твердым хромированием, DIN ISO 12240-1, размерная серия C, открытое исполнение

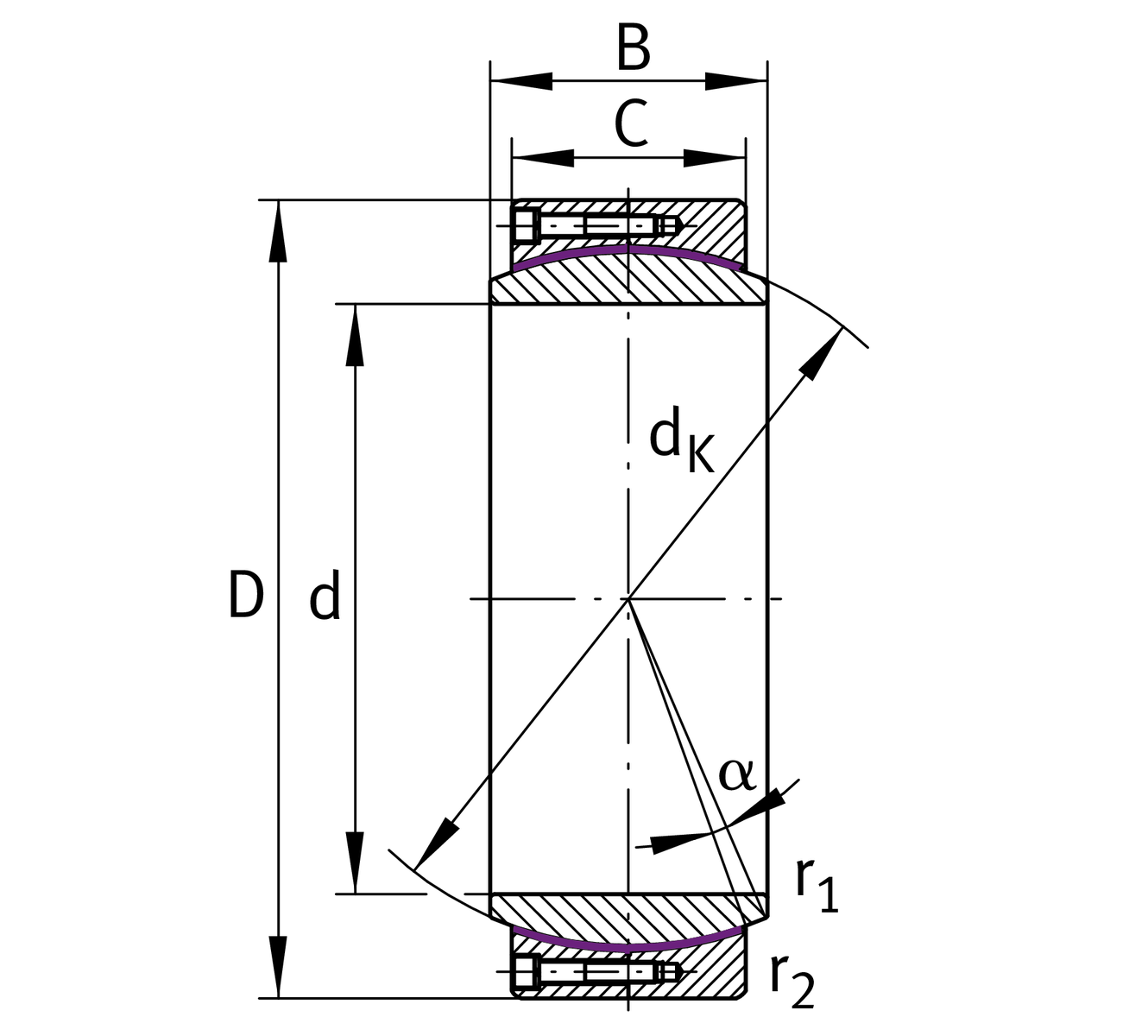

| D |
480 mm
|
Наружный диаметр подшипника |
| d |
360 mm
|
Диаметр отверстия подшипника |
| B |
160 mm
|
Ширина внутреннего кольца |
| C |
135 mm
|
Ширина наружного кольца |
| Cr |
17.000.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
28.400.000 N
|
Статическая грузоподъемность, радиальная |
| ?m |
85,9 kg
|
Вес |
| r1smin |
1,1 mm
|
Размер монтажной фаски |
| r2smin |
3 mm
|
Размер монтажной фаски |

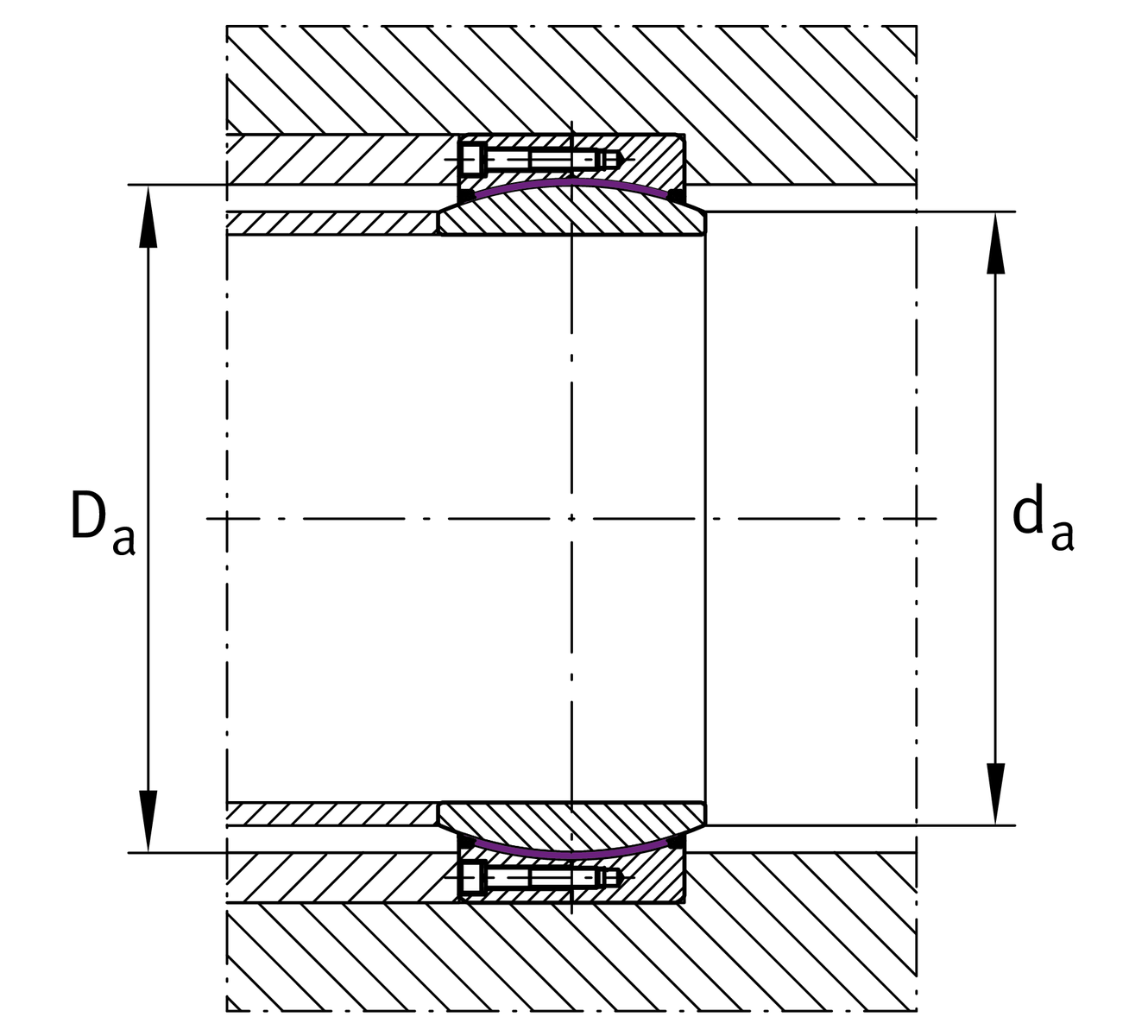

| da max |
388,3 mm
|
Присоединительный размер внутреннего кольца |
| Da min |
403 mm
|
Диаметр соединения с корпусом |
| dK |
420 mm
|
Диаметр сферы |
| ? |
3,6 °
|
Угол опрокидывания |
| Gr |
0 - 0,135 mm
|
Радиальный зазор |
| dOT |
0 mm
|
Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT |
-0,04 mm
|
Диаметр отверстия подшипника, нижнее отклонение допуска |
| DOT |
0 mm
|
Наружный диаметр, верхнее отклонение допуска |
| DUT |
-0,045 mm
|
Наружный диаметр, нижнее отклонение допуска |
| BOT |
0 mm
|
Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT |
-0,4 mm
|
Ширина внутреннего кольца, нижнее отклонение допуска |
| COT |
0 mm
|
Ширина наружного кольца, верхнее отклонение допуска |
| CUT |
-0,9 mm
|
Ширина наружного кольца, нижнее отклонение допуска |
| Tmin |
-50 °C
|
Мин. рабочая температура |
| Tmax |
150 °C
|
Макс. рабочая температура |
| Sealing | Without | без |
| Bore lining | Without | без |
| Coating | Without | без |
| Fabric | ELGOGLIDE | ELGOGLIDE |
| Material | Steel | Сталь |
