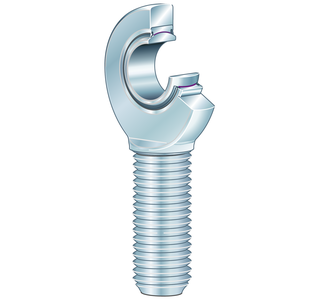

Шарнирная головка, с наружной резьбой, правая резьба, необслуживаемая, антифрикционный слой: ELGOGLIDE, DIN ISO 12240-4, размерная серия E, форма M, внутреннее кольцо с твердым хромированием, с уплотнениями

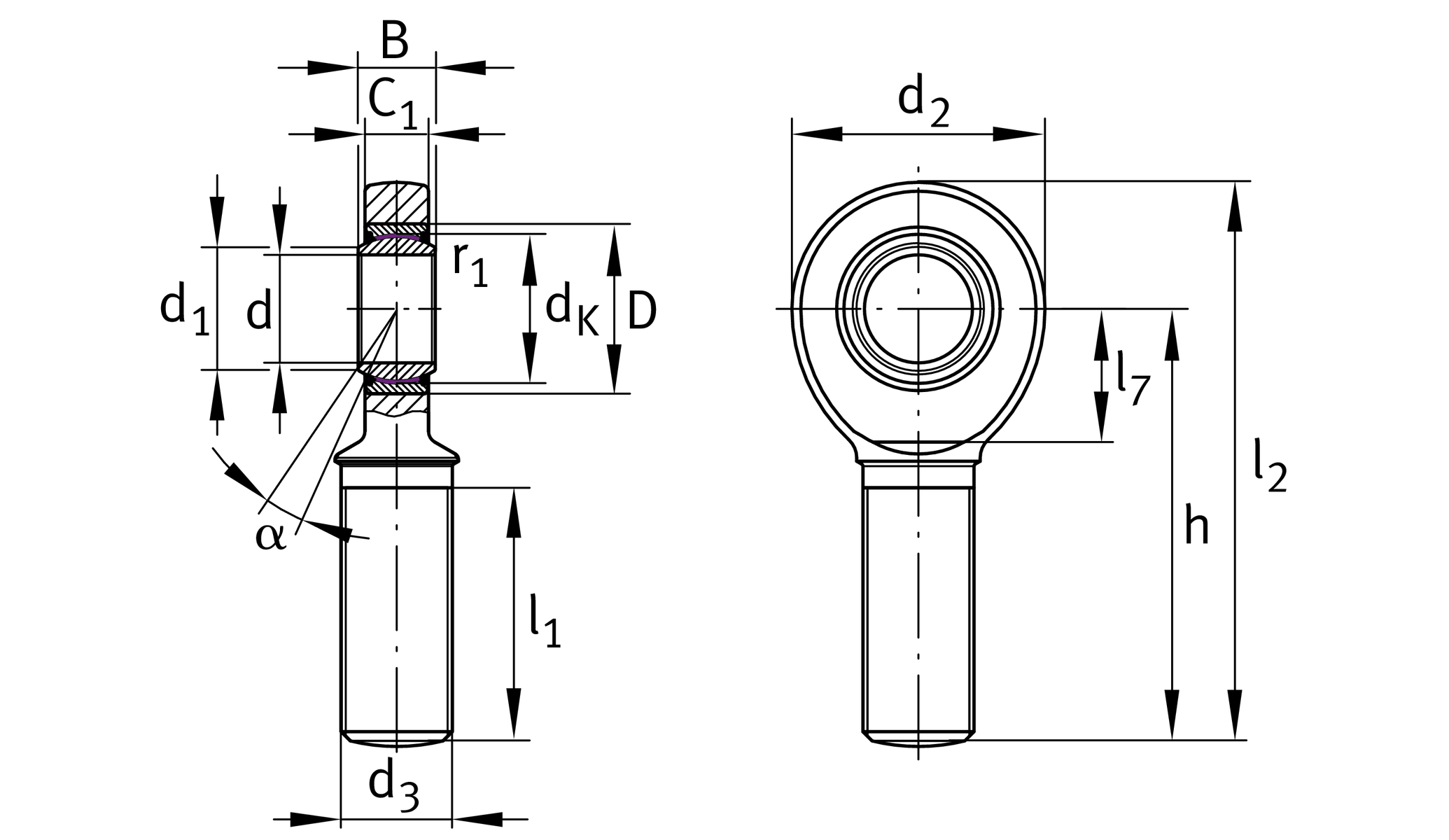

| d |
35 mm
|
Диаметр отверстия подшипника |
| d2 |
82 mm
|
Наружный диаметр проушины |
| D |
55 mm
|
Наружный диаметр подшипника |
| l2 |
181 mm
|
Общая длина шарнирной головки с наружной резьбой |
| B |
25 mm
|
Ширина внутреннего кольца |
| Cr |
212.000 N
|
Динамическая грузоподъемность, радиальная |
| C0r |
159.000 N
|
Статическая грузоподъемность, радиальная |
| ?m |
1,513 kg
|
Вес |
| r1smin |
0,6 mm
|
Размер монтажной фаски |
| dK |
47 mm
|
Диаметр шарика |
| d1 |
39,7 mm
|
Наружный диаметр торца внутреннего кольца |
| d3 |
M36x3
|
Размер резьбы |
| h |
140 mm
|
Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 |
21 mm
|
Ширина проушины шарнирной головки |
| ? |
6 °
|
Угол опрокидывания |
| l1 |
82 mm
|
Длина резьбы, наружная резьба |
| l7 |
42 mm
|
Расстояние от центра отверстия шарнира до хвостовика |
| Gr |
0 - 0,05 mm
|
Радиальный зазор |
| dOT |
0 mm
|
Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT |
-0,012 mm
|
Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT |
0 mm
|
Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT |
-0,12 mm
|
Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin |
-30 °C
|
Мин. рабочая температура |
| Tmax |
130 °C
|
Макс. рабочая температура |
| Sealing | 2RS | Контактные уплотнения с двух сторон |
Характеристики
